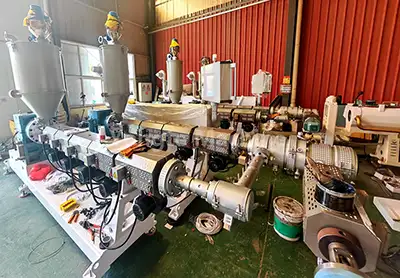

तीन परत पीपीआर पाइप सह एक्सट्रूज़न मशीन

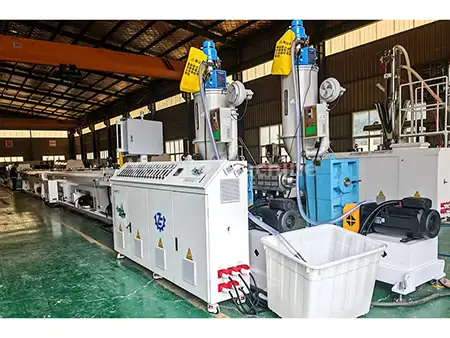

योंगटे, चीन में एक पेशेवर पीपीआर पाइप उत्पादन लाइन निर्माता, हमारी टिकाऊ थ्री लेयर पीपीआर पाइप सह एक्सट्रूज़न मशीन तीन-लेयर पीपीआर पाइप के निर्माण के लिए समर्पित है। इस उपकरण को एबीए संरचित पीपीआर पाइपों का उत्पादन करने के लिए इंजीनियर किया गया है जो उनकी आंतरिक सतहों की विशेषता रखते हैं जो अनियमितताओं से मुक्त होते हैं और समान आयाम रखते हैं। पीपीआर पाइप जल आपूर्ति, जल निकासी प्रणाली, हीटिंग नेटवर्क और औद्योगिक तरल पदार्थों के परिवहन में अनुप्रयोगों के लिए विश्व स्तर पर प्रमुख विकल्प के रूप में उभरा है, मुख्य रूप से इसके अंतर्निहित गुणों जैसे गैर-विषाक्तता, गंध की अनुपस्थिति, उच्च तापमान के प्रतिरोध, संक्षारण प्रतिरोध और बेहतर थर्मल इन्सुलेशन विशेषताओं के कारण। उन्नत सिंगल-स्क्रू एक्सट्रूज़न तकनीक का उपयोग करते हुए, यह मशीनरी 16 से 63 मिमी तक के व्यास वाले पीपीआर पाइपों के लगातार उत्पादन की गारंटी देती है, जो उनके उच्च स्तर के स्वचालन, उत्पादकता और उत्पाद की गुणवत्ता में एकरूपता द्वारा प्रतिष्ठित है।

प्रक्रिया प्रवाह

पीपीआर रेजिन + रंग मास्टरबैच → मिश्रण → वैक्यूम फीडिंग → सुखाने → एक्सट्रूडर प्लास्टिसाइजिंग (180-210 ℃) और सह-एक्सट्रूज़न → मोल्ड बनाना → वैक्यूम कैलिब्रेटिंग → मल्टी-स्टेज स्प्रे कूलिंग → लेजर प्रिंटिंग → ट्रैक्शन खींचना → निश्चित-लंबाई काटना → तैयार उत्पाद स्टैकिंग

उत्पाद पैरामीटर

मुख्य घटक

1. कच्चा माल प्रसंस्करण प्रणाली	(1) पीई सामग्री को मिक्सर का उपयोग करके एडिटिव्स (जैसे रंग मास्टरबैच) के साथ समान रूप से मिलाया जाता है। (2) फिर मिश्रण को वैक्यूम फीडर के माध्यम से स्वचालित रूप से एक्सट्रूडर के सुखाने वाले हॉपर तक पहुंचाया जाता है, जहां पीई सामग्री की नमी सामग्री 0.1% से नीचे बनी रहती है यह सुनिश्चित करने के लिए नमी हटा दी जाती है, जिससे उत्पाद की गुणवत्ता की गारंटी होती है।

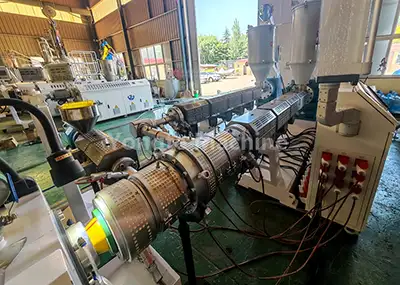

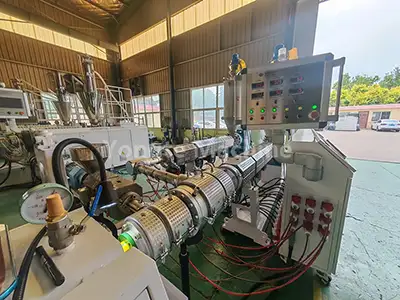

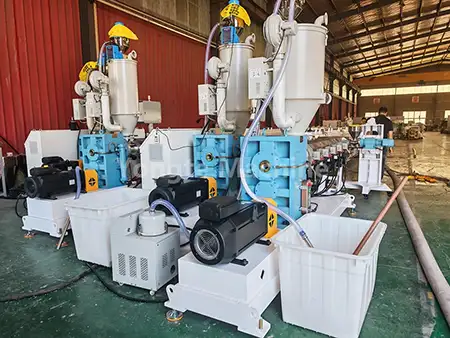

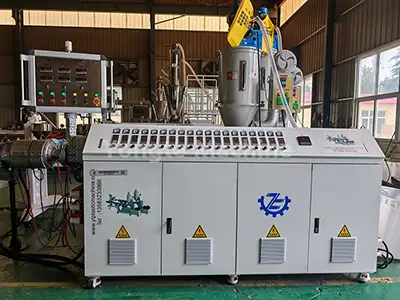

2. पीपीआर पाइप एक्सट्रूडर	(1) एसजे65/33 और एसजे50/33 उच्च दक्षता वाले सिंगल-स्क्रू एक्सट्रूडर से लैस, जिसमें ऊर्जा-बचत करने वाली सर्वो मोटर (बिजली की खपत लगभग 20% कम करना) शामिल है। (2) Direct-drive gearboxes (for high transmission efficiency and easy maintenance). (3) पहनने के लिए प्रतिरोधी और संक्षारण प्रतिरोधी स्क्रू बैरल (नाइट्राइडिंग उपचार के साथ 38CrMoALA मिश्र धातु इस्पात से निर्मित)। (4) कुशल हीटिंग सिस्टम (इन्फ्रारेड हीटिंग कॉइल्स का उपयोग करके)। (5) स्वचालित तापमान नियंत्रण प्रणालियाँ (ओम्रोन तापमान नियंत्रकों की विशेषता)।

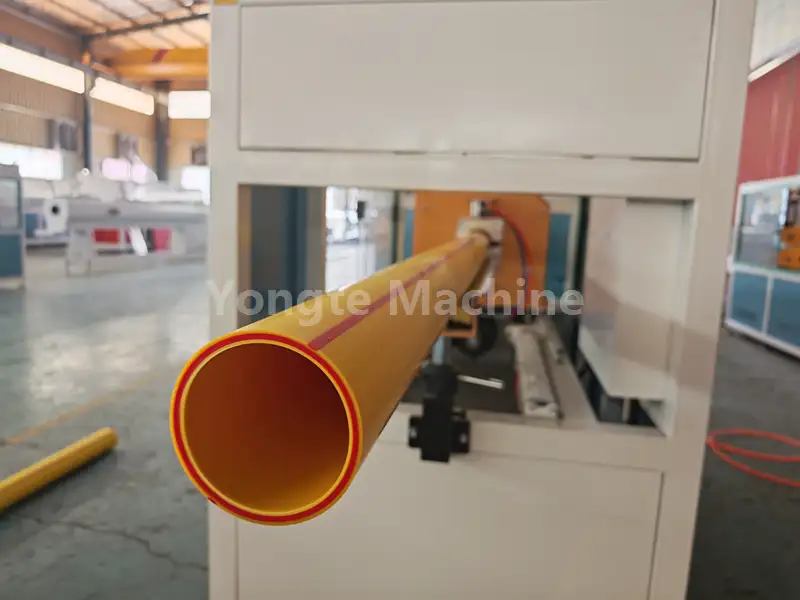

3. मार्किंग लाइन एक्सट्रूडर	(1) एसजे25 एक्सट्रूडर का उपयोग पीपीआर पाइपों पर मार्किंग लाइनें बनाने के लिए किया जाता है। (2) यह ग्राहक की आवश्यकताओं के आधार पर या तो एक अंकन रेखा या एकाधिक अंकन रेखाएं उत्पन्न कर सकता है।
4. विशिष्ट पीपीआर पाइप मोल्ड	(1) सामग्री का एक समान बाहर निकालना सुनिश्चित करने के लिए टोकरी या सर्पिल संरचना वाले डाई हेड से सुसज्जित।

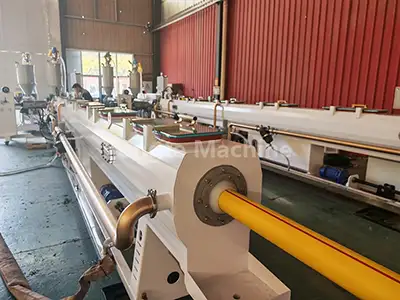

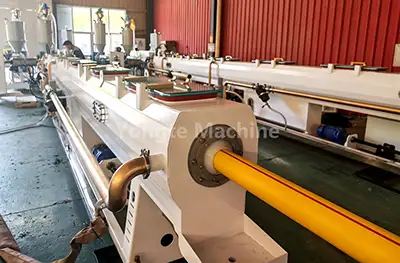

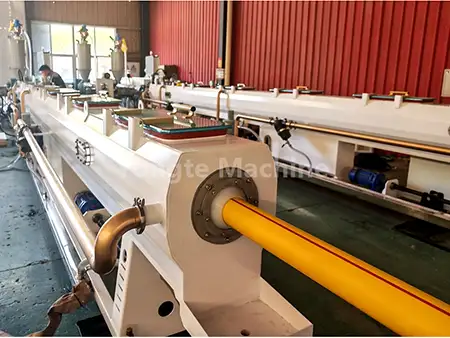

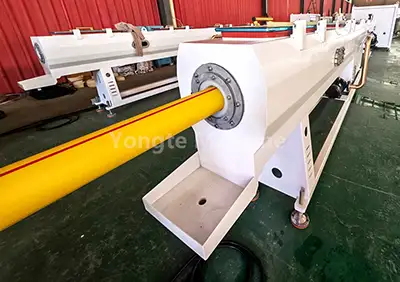

5. वैक्यूम कैलिब्रेशन टैंक	(1) सटीक आयामी सटीकता (वैक्यूम स्तर: 0.06 से 0.08 एमपीए) सुनिश्चित करने के लिए ट्यूब ब्लैंक को वैक्यूम सोखना के माध्यम से तेजी से कैलिब्रेट किया जाता है। (2) बेहतर स्थायित्व और संक्षारण प्रतिरोध के लिए टैंक का निर्माण स्टेनलेस स्टील से किया गया है।
6. स्प्रे कूलिंग टैंक	(1) मल्टी-स्टेज स्प्रे कूलिंग तकनीक से लैस, यह टैंक पाइपों की तीव्र और समान शीतलन सुनिश्चित करने के लिए पानी का तापमान 20℃ से नीचे बनाए रखता है। (2) स्टेनलेस स्टील से निर्मित, यह दीर्घकालिक स्थिर संचालन के लिए उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है।
7. पुल-ऑफ ट्रैक्शन मशीन	(1) समान लंबाई और स्थिर उत्पादन सुनिश्चित करने के लिए स्थिर गति (3-15 मीटर/मिनट) पर पाइप खींचता है। (2) सटीक नियंत्रण प्रणालियों से सुसज्जित, यह कर्षण प्रक्रिया के दौरान लगातार तनाव बनाए रखता है, प्रभावी ढंग से पाइप विरूपण को रोकता है और आयामी सटीकता सुनिश्चित करता है।

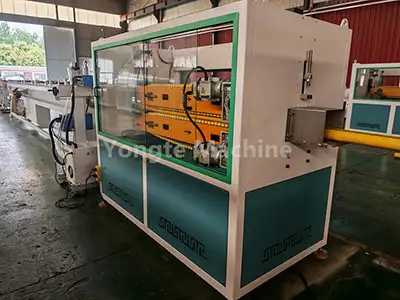

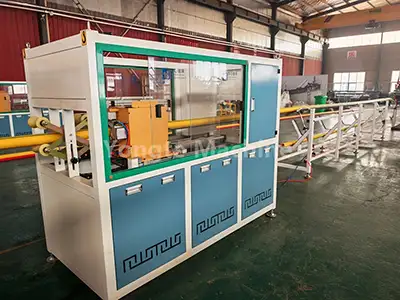

8. ग्रह कटर	(1) चिकनी, गड़गड़ाहट मुक्त किनारों के साथ स्वचालित निश्चित-लंबाई, चिप-मुक्त कटिंग सक्षम करता है, विशेष रूप से छोटे से मध्यम व्यास वाले पीपीआर पाइपों के लिए अनुकूलित। (2) इसका सटीक काटने का तंत्र लगातार लंबाई सटीकता सुनिश्चित करता है और उत्पादन के दौरान सामग्री अपशिष्ट को कम करता है।

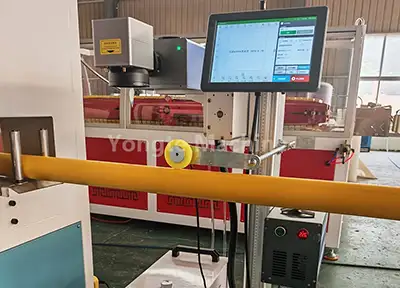

9. लेजर प्रिंटिंग मशीन	(1) लेज़र तकनीक का उपयोग करके वास्तविक समय में उत्पाद विनिर्देशों और बैच की जानकारी प्रदर्शित करता है, जिसमें किसी उपभोग्य वस्तु की आवश्यकता नहीं होती है।

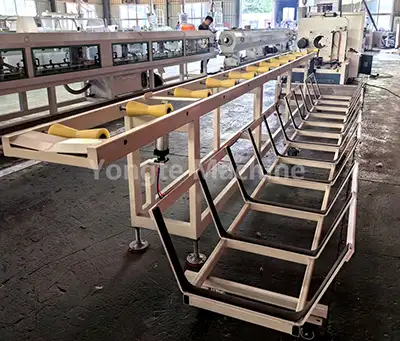

10. स्टैकिंग रैक	(1) यह उपकरण स्वचालित रूप से तैयार पाइपों को व्यवस्थित तरीके से व्यवस्थित करता है, जिसमें विभिन्न पाइप लंबाई और भंडारण आवश्यकताओं के अनुरूप स्टैकिंग ऊंचाई और परत गिनती को समायोजित करने की क्षमता होती है।
11. विद्युत नियंत्रण प्रणाली	(1) हमारे विद्युत घटक अंतरराष्ट्रीय स्तर पर प्रसिद्ध उच्च गुणवत्ता वाले ब्रांडों का उपयोग करते हैं, जिनमें एबीबी फ़्रीक्वेंसी कन्वर्टर्स, सीमेंस या श्नाइडर कॉन्टैक्टर, ओमरोन तापमान नियंत्रक, सीमेंस पीएलसी नियंत्रण प्रणाली और इनोवेंस सर्वो मोटर्स शामिल हैं।

उत्पाद व्यवहार्यता

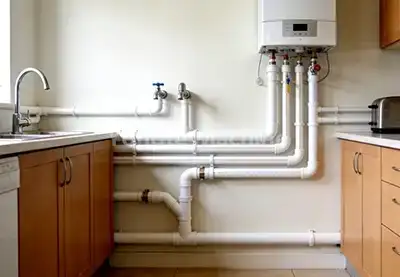

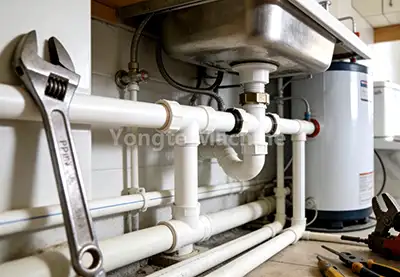

16-63 मिमी पीपीआर (रैंडम कॉपोलीमर पॉलीप्रोपाइलीन) पाइप, जो पारंपरिक गैल्वनाइज्ड और तांबे के पाइपों का एक पर्यावरणीय रूप से सौम्य और स्थायी विकल्प है, ने बड़े पैमाने पर इन पारंपरिक विकल्पों को प्रतिस्थापित कर दिया है। इसके आंतरिक गुण, जैसे कि गैर विषैले और गंधहीन मेकअप, उच्च तापमान, संक्षारण और असाधारण थर्मल इन्सुलेशन विशेषताओं के प्रतिरोध, ने इसे जल आपूर्ति, जल निकासी प्रणाली, हीटिंग समाधान और औद्योगिक तरल पदार्थों के परिवहन में अनुप्रयोगों के लिए दुनिया भर में प्रमुख चयन के रूप में स्थापित किया है।

योंगटे मशीन के लाभ - मानवीय यांत्रिक डिजाइन और टिकाऊ गुणवत्ता

वर्षों के नवाचार और गुणवत्ता पर ध्यान केंद्रित करने के बाद, हम अपनी प्लास्टिक पाइप मशीनरी के लिए उच्च शक्ति, पहनने के लिए प्रतिरोधी सामग्री का उपयोग करते हैं। ये मशीनें उच्च-आवृत्ति उपयोग टूट-फूट और कठोर पर्यावरण क्षरण का सामना करने के लिए सटीक फोर्जिंग और कठोर गुणवत्ता परीक्षणों से गुजरती हैं

उच्च टॉर्क टिकाऊ गियरबॉक्स	उच्च दक्षता वाली सर्वो मोटर

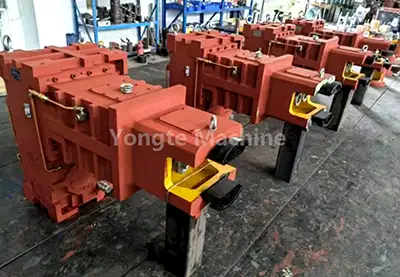

हम उच्च गुणवत्ता वाले वर्टिकल डायरेक्ट-कनेक्शन गियरबॉक्स को उच्च ट्रांसमिशन दक्षता, मजबूत भार क्षमता, स्थिर उत्पादन, अंतरिक्ष-बचत स्थापना, तेल रिसाव के बिना विश्वसनीय सीलिंग, उत्कृष्ट गर्मी अपव्यय और आसान रखरखाव सहित लाभों से लैस करते हैं।	हम इनोवेंस सर्वो मोटर्स का उपयोग करते हैं - वे बिजली के उपयोग में 15-20% की कटौती करते हैं। वे सटीक गति और टॉर्क नियंत्रण, त्वरित प्रतिक्रिया, बमुश्किल कोई कंपन, कम शोर, लंबा जीवन और सस्ता रखरखाव, साथ ही स्मार्ट गति और आउटपुट नियंत्रण देते हैं। यह सुनिश्चित करता है कि बिजली उत्पादन मजबूत और स्थिर है, इसलिए काम करने की स्थिति चाहे जो भी हो, यह सुचारू रूप से चलता है।
उच्च स्वचालित संचालन प्रणाली	उन्नत गुणवत्ता वाली बिजली नियंत्रण प्रणाली

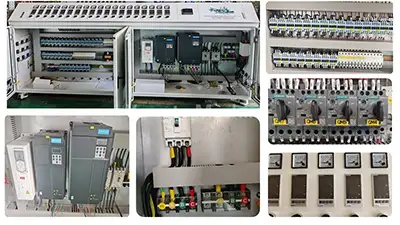

संपूर्ण पीपीआर पाइप उत्पादन लाइन ऑटो फीडिंग, ऑटो तापमान नियंत्रण, ऑटो कटिंग, ऑटो स्टैकिंग के साथ उच्च स्वचालन के लिए डिज़ाइन की गई है। हम पूरी तरह से स्वचालित उत्पादन लाइन प्राप्त करने के लिए स्वचालित सामग्री मिश्रण और खुराक प्रणाली की आपूर्ति भी कर सकते हैं। संयुक्त सर्वो मोटर और पीएलसी प्रोग्राम नियंत्रण प्रणाली, यह गति तुल्यकालन स्वचालित समायोजन प्राप्त करने के लिए भी वैकल्पिक है	हम एबीबी फ़्रीक्वेंसी कन्वर्टर्स, सीमेंस या श्नाइडर कॉन्टैक्टर, ओमरोन तापमान नियंत्रक और सीमेंस पीएलसी नियंत्रण प्रणाली का उपयोग करते हैं - सभी केबल और कनेक्शन बड़े करीने से व्यवस्थित और स्पष्ट रूप से लेबल किए गए हैं। संपूर्ण विद्युत कैबिनेट उन्नत स्मार्ट तकनीक का उपयोग करता है, इसलिए इसे संचालित करना और मापदंडों को सटीक रूप से समायोजित करना आसान है। उपयोगकर्ता अपनी आवश्यकताओं के आधार पर अलग-अलग कार्य मोड सेट कर सकते हैं, जो वास्तव में कार्य कुशलता को बढ़ाता है।
ठोस स्टील प्लेट से बनी मजबूत मशीन बेसिक	स्क्रू बैरल सामग्री घिसकर बनाए जाते हैं

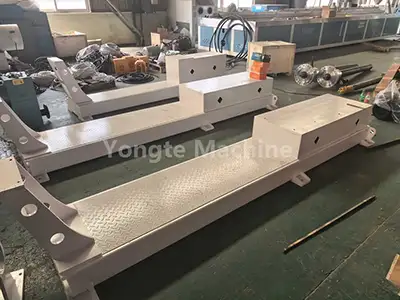

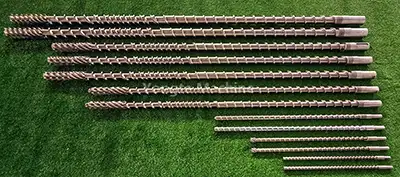

मशीन का मूल फ्रेम ठोस स्टील प्लेटों से बना है - हम सटीक आकार और संतुलन प्राप्त करने के लिए सीएनसी कटिंग और पॉलिशिंग का उपयोग करते हैं, ताकि यह बिना रुके और लगातार चल सके। 20+ वर्षों के उपयोग के बाद भी, फ्रेम बरकरार रहता है। जंग से बचने के लिए सामग्री या पानी को छूने वाले सभी हिस्से 304 स्टेनलेस स्टील के हैं।	हम बाईमेटेलिक स्क्रू और एसकेडी बैरल का उपयोग करते हैं - वे उपकरण को पहनने के लिए अधिक प्रतिरोधी बनाते हैं और लंबे समय तक चलते हैं। यह सेटअप एक्सट्रूडर को प्रदर्शन को खराब किए बिना सभी प्रकार की सामग्रियों, यहां तक ​​कि सुपर अपघर्षक सामग्री को भी संभालने देता है। साथ ही, स्क्रू का अनुकूलित आकार सामान को बेहतर तरीके से पिघलाता और मिश्रित करता है, इसलिए अंतिम उत्पाद अधिक सुसंगत और उच्च गुणवत्ता वाला होता है।
सतह परिष्करण उपचार के लिए पाउडर कोटिंग	व्यावसायिक परीक्षण और स्थापना सेवा
निर्माण के बाद, हम बेहतर उपस्थिति, जंग-रोधी सुरक्षा और लगातार रंग के लिए पाउडर कोटिंग लगाते हैं। इलेक्ट्रोस्टैटिक रूप से स्प्रे किया गया थर्मोसेटिंग पाउडर उच्च तापमान पर एक घनी, खरोंच-प्रतिरोधी परत बनाने के लिए ठीक हो जाता है। विभिन्न आरएएल रंगों में उपलब्ध, यह फैक्ट्री सौंदर्यशास्त्र से मेल खाता है और कठोर औद्योगिक वातावरण में स्थायित्व सुनिश्चित करता है।	यह सुनिश्चित करने के लिए कि आपकी मशीन सर्वोत्तम तरीके से चले, हम प्रो ट्रायल और इंस्टॉलेशन सेवाएँ प्रदान करते हैं। हमारे अनुभवी तकनीशियन उत्पादन दक्षता को बढ़ावा देने के लिए सेटिंग्स में बदलाव करते हुए ऑन-साइट परीक्षण करते हैं। वे पूर्ण इंस्टॉलेशन मार्गदर्शन भी देते हैं, इसलिए यह आपकी उत्पादन लाइन में आसानी से फिट हो जाता है।

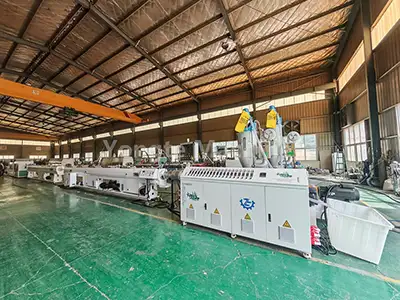

सफल मामले

योंगटे प्रीमियम, अत्याधुनिक प्लास्टिक पाइप मशीनरी बनाने में माहिर हैं। निरंतर तकनीकी सुधारों के साथ, इसकी थ्री लेयर पीपीआर पाइप सह एक्सट्रूज़न मशीन ने घरेलू और वैश्विक बाजारों में व्यापक पहचान हासिल की है।

अर्जेंटीना पीई पाइप मशीन

अफ़्रीकी 200-400 मिमी पीवीसी पाइप बनाने की मशीन

अल्जीरिया 16-63 मिमी तीन-परत पीपीआर पाइप उत्पादन लाइन
