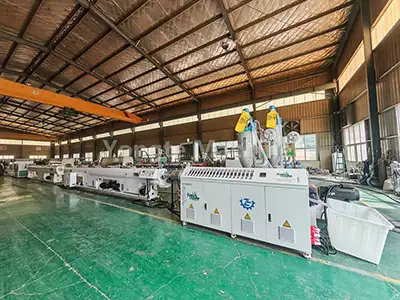

75-125 मिमी पीपीआर पाइप बनाने की मशीन

योंगटे प्लास्टिक पाइप एक्सट्रूज़न उपकरण का एक शीर्ष चीनी निर्माता है, जो 75-125 मिमी पीपीआर पाइप बनाने की मशीन के अनुसंधान एवं विकास, उत्पादन और अनुकूलन में विशेषज्ञता रखता है - मध्यम-व्यास पीपीआर पाइप के लिए एक उच्च परिशुद्धता एक्सट्रूज़न लाइन। ये पाइप पीने के पानी की व्यवस्था, घरेलू/व्यावसायिक सीवेज और भूमिगत विद्युत नलिकाओं के लिए आदर्श हैं, इसलिए मशीन का व्यापक रूप से आवासीय भवनों, नगरपालिका परियोजनाओं और बड़ी कृषि सिंचाई प्रणालियों में उपयोग किया जाता है। अनुकूलित स्क्रू डिज़ाइन (खंडित मिश्रण क्षेत्र और सटीक तापमान नियंत्रण) के साथ उन्नत सिंगल-स्क्रू एक्सट्रूज़न तकनीक का उपयोग करते हुए, यह उपकरण 75 से 125 मिमी व्यास वाले पीपीआर पाइप का स्थिर उत्पादन सुनिश्चित करता है। यह पूरी तरह से स्वचालित है (सामग्री फीडिंग से काटने तक), नियमित मॉडल की तुलना में 15% अधिक ऊर्जा बचाता है, और उच्च गुणवत्ता वाले पाइप बनाता है (±0.1 मिमी आकार सटीकता और 16 बार दबाव प्रतिरोध के साथ)।

प्रक्रिया प्रवाह

पीपीआर रेजिन + रंग मास्टरबैच → मिश्रण → वैक्यूम फीडिंग → सुखाने → एक्सट्रूडर प्लास्टिसाइजिंग (180-210 ℃) → मोल्ड बनाना → वैक्यूम कैलिब्रेटिंग → मल्टी-स्टेज स्प्रे कूलिंग → लेजर प्रिंटिंग → ट्रैक्शन खींचना → निश्चित-लंबाई काटना → तैयार उत्पाद स्टैकिंग

उत्पाद पैरामीटर

मुख्य घटक

1. सामग्री खिलाना और सुखाना:	पीई सामग्री स्वचालित रूप से एक वैक्यूम फीडर के माध्यम से एक्सट्रूडर के सुखाने वाले हॉपर तक पहुंचाई जाती है, जहां पीई सामग्री की नमी सामग्री 0.1% से नीचे बनी रहती है यह सुनिश्चित करने के लिए नमी को हटा दिया जाता है, जिससे उत्पाद की गुणवत्ता की गारंटी होती है।

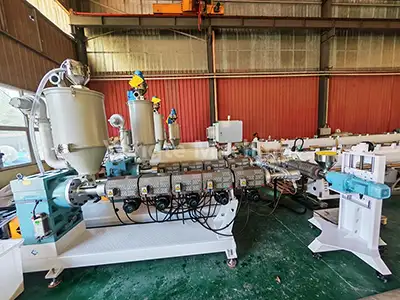

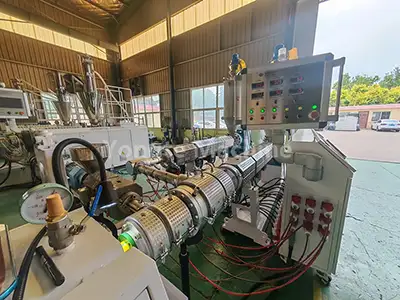

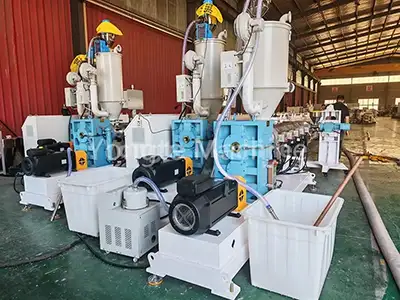

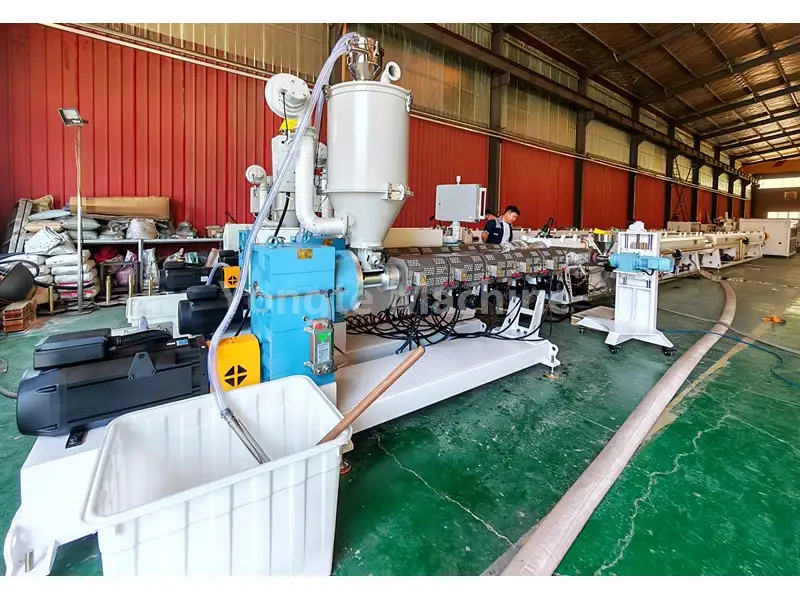

2. पीपीआर पाइप एक्सट्रूडर:	SJ75/33 उच्च दक्षता वाले सिंगल-स्क्रू एक्सट्रूडर से सुसज्जित, यह घटक 55KW ऊर्जा-बचत सर्वो मोटर (बिजली की खपत को लगभग 20% कम करना), डायरेक्ट-ड्राइव गियरबॉक्स (उच्च ट्रांसमिशन दक्षता और सरलीकृत रखरखाव सुनिश्चित करना), पहनने के लिए प्रतिरोधी और संक्षारण प्रतिरोधी स्क्रू बैरल (सटीक नाइट्राइडिंग उपचार के साथ 38CrMoALA मिश्र धातु इस्पात से बना), कुशल अवरक्त हीटिंग कॉइल सिस्टम और स्वचालित तापमान नियंत्रण प्रणाली (विशेषता) को एकीकृत करता है। ओमरोन का उच्च परिशुद्धता तापमान नियंत्रक)। ये उन्नत कॉन्फ़िगरेशन सामूहिक रूप से उत्पादन प्रक्रिया के दौरान स्थिर सामग्री पिघलने, समान एक्सट्रूज़न दबाव और लगातार उत्पाद की गुणवत्ता सुनिश्चित करते हैं।
3. मार्किंग लाइन एक्सट्रूडर:	SJ25 एक्सट्रूडर का उपयोग PPR पाइपों पर मार्किंग लाइनें बनाने के लिए किया जाता है। यह ग्राहक की आवश्यकताओं के आधार पर या तो एक एकल अंकन रेखा या एकाधिक अंकन रेखाएं उत्पन्न कर सकता है।

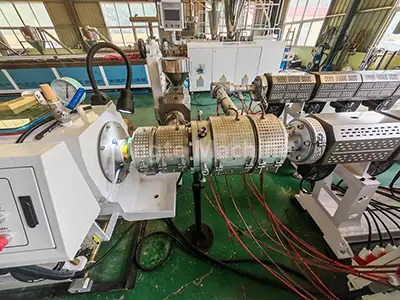

4. विशिष्ट पीपीआर पाइप मोल्ड:	सामग्री का एक समान बाहर निकालना सुनिश्चित करने के लिए टोकरी या सर्पिल संरचना वाले डाई हेड से सुसज्जित।

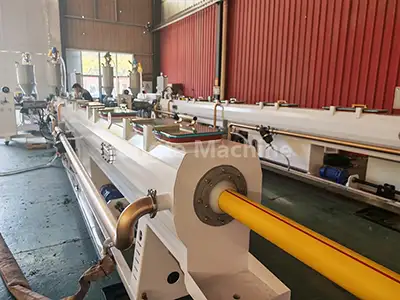

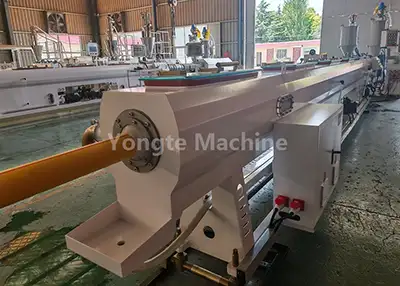

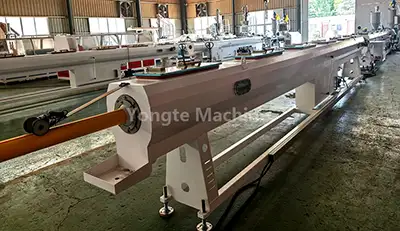

5. वैक्यूम कैलिब्रेशन टैंक:	एक्सट्रूडेड ट्यूब ब्लैंक वैक्यूम सोखना के माध्यम से तेजी से सटीक अंशांकन से गुजरता है, जिससे सख्त आयामी सटीकता सुनिश्चित होती है (वैक्यूम स्तर 0.06–0.08 एमपीए पर बनाए रखा जाता है)। खाद्य-ग्रेड स्टेनलेस स्टील से निर्मित, टैंक में एक मल्टी-ज़ोन वैक्यूम नियंत्रण प्रणाली और कुशल जल परिसंचरण शीतलन की सुविधा है, जो सामूहिक रूप से उच्च गति के उत्पादन के दौरान लगातार पाइप गोलाई, चिकनी सतह खत्म और सख्त सहनशीलता मानकों के पालन की गारंटी देता है।
6. स्प्रे कूलिंग टैंक:	मल्टी-स्टेज स्प्रे कूलिंग तकनीक से सुसज्जित, यह टैंक पाइपों की तीव्र और समान शीतलन सुनिश्चित करने के लिए पानी का तापमान 20 डिग्री सेल्सियस से नीचे बनाए रखता है। स्टेनलेस स्टील से निर्मित, यह लंबे समय तक स्थिर संचालन के लिए उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है।

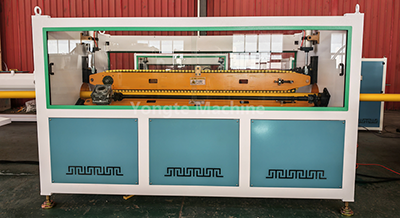

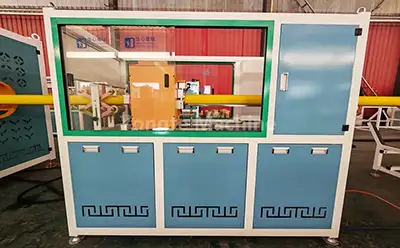

7. पुल-ऑफ ट्रैक्शन मशीन:	समान लंबाई और स्थिर उत्पादन सुनिश्चित करने के लिए स्थिर गति (3-15 मीटर/मिनट) पर पाइप खींचना। सटीक नियंत्रण प्रणालियों से सुसज्जित, यह कर्षण प्रक्रिया के दौरान लगातार तनाव बनाए रखता है, पाइप विरूपण को प्रभावी ढंग से रोकता है और आयामी सटीकता सुनिश्चित करता है।
8. ग्रह कटर:	चिकनी, गड़गड़ाहट मुक्त किनारों के साथ स्वचालित निश्चित-लंबाई, चिप-मुक्त कटिंग सक्षम करता है, विशेष रूप से छोटे से मध्यम व्यास वाले पीपीआर पाइपों के लिए अनुकूलित। इसका सटीक काटने का तंत्र लगातार लंबाई सटीकता सुनिश्चित करता है और उत्पादन के दौरान सामग्री अपशिष्ट को कम करता है।

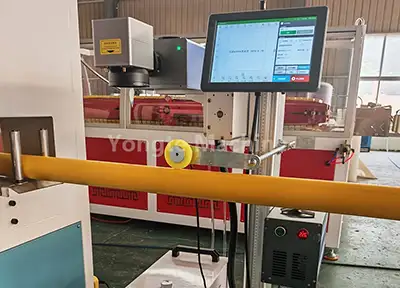

9. लेजर प्रिंटिंग मशीन:	लेज़र तकनीक का उपयोग करके वास्तविक समय में उत्पाद विनिर्देशों और बैच की जानकारी प्रदर्शित करता है, जिसमें किसी उपभोग्य वस्तु की आवश्यकता नहीं होती है।

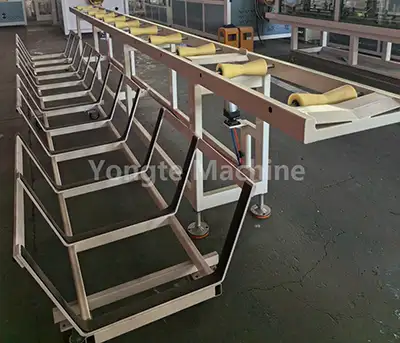

10. स्टैकिंग रैक:	अलग-अलग पाइप की लंबाई और भंडारण आवश्यकताओं को समायोजित करने के लिए समायोज्य स्टैकिंग ऊंचाई और परत गणना के साथ, व्यवस्थित तरीके से तैयार पाइपों को स्वचालित रूप से स्टैक करता है। एक मजबूत फ्रेम और एंटी-स्लिप डिज़ाइन के साथ निर्मित, यह स्थिर स्टैकिंग और तैयार उत्पादों की आसान हैंडलिंग सुनिश्चित करता है, जो उत्पादन के बाद भंडारण दक्षता को अनुकूलित करता है।

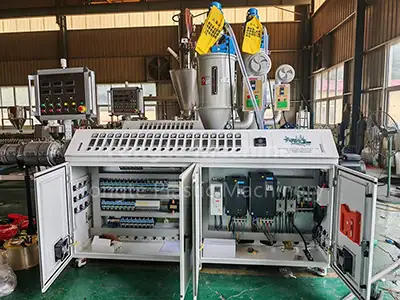

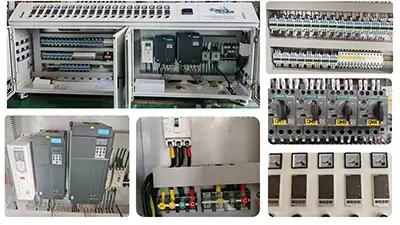

11. विद्युत नियंत्रण प्रणाली:	एबीबी फ़्रीक्वेंसी कन्वर्टर्स, सीमेंस कॉन्टैक्टर, ओमरोन तापमान नियंत्रक और इनोवांस सर्वो नियंत्रक सहित। पीएलसी टच स्क्रीन कंट्रोल सिस्टम (वैकल्पिक), इंटेलिजेंट तापमान नियंत्रण सिस्टम, अलार्म और सुरक्षा प्रणाली

उत्पाद व्यवहार्यता

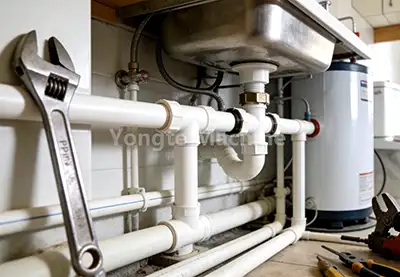

75-125 मिमी पीपीआर (रैंडम कॉपोलीमर पॉलीप्रोपाइलीन) पाइप, जो पारंपरिक गैल्वनाइज्ड और तांबे के पाइपों का एक पर्यावरणीय रूप से सौम्य और स्थायी विकल्प है, ने इन पारंपरिक विकल्पों को बड़े पैमाने पर प्रतिस्थापित कर दिया है। इसके आंतरिक लाभ, जैसे कि गैर विषैले और गंधहीन संरचना, उच्च तापमान के प्रतिरोध, संक्षारण और बेहतर थर्मल इन्सुलेशन विशेषताओं ने इसे जल आपूर्ति, जल निकासी, हीटिंग सिस्टम और औद्योगिक तरल पदार्थों के परिवहन में अनुप्रयोगों के लिए दुनिया भर में प्रमुख चयन के रूप में स्थापित किया है।

योंगटे मशीन के लाभ - मानवीय यांत्रिक डिजाइन और टिकाऊ गुणवत्ता

वर्षों के नवाचार और गुणवत्ता पर ध्यान केंद्रित करने के बाद, हम अपनी प्लास्टिक पाइप मशीनरी के लिए उच्च शक्ति, पहनने के लिए प्रतिरोधी सामग्री का उपयोग करते हैं। ये मशीनें उच्च-आवृत्ति उपयोग टूट-फूट और कठोर पर्यावरण क्षरण का सामना करने के लिए सटीक फोर्जिंग और कठोर गुणवत्ता परीक्षणों से गुजरती हैं।

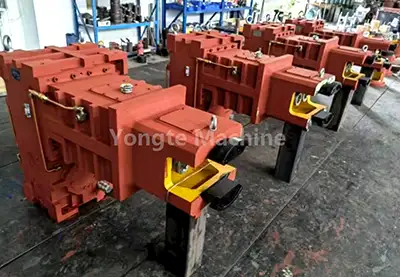

1. मजबूत और टिकाऊ गियरबॉक्स:	योंगटे अपनी मशीनों में शीर्ष पायदान के वर्टिकल डायरेक्ट-ड्राइव गियरबॉक्स डालता है - ये गियरबॉक्स उपकरण का दिल हैं, और उन्हें कुछ बेहतरीन सुविधाएं मिली हैं: ▪ अत्यंत कुशल बिजली हस्तांतरण ▪ भारी भार संभालने के लिए पर्याप्त मजबूत ▪ नॉन-स्टॉप उत्पादन के लिए स्थिर प्रदर्शन ▪ कॉम्पैक्ट वर्टिकल डिज़ाइन फ़ैक्टरी स्थान बचाता है ▪ टाइट सीलिंग- बिल्कुल भी तेल का रिसाव नहीं ▪ चीजों को ठंडा रखने के लिए बढ़िया ताप अपव्यय ▪ रखरखाव और मरम्मत में आसान

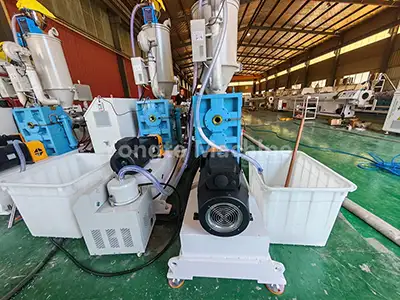

2. उच्च दक्षता वाली सर्वो मोटर:	हम प्रतिष्ठित ब्रांडों के सर्वो मोटर्स का उपयोग करते हैं, जिससे बिजली की खपत में 15% से 20% तक की कमी आती है। प्रमुख लाभों में शामिल हैं: ▪ गति और टॉर्क पर सटीक नियंत्रण ▪ तीव्र प्रतिक्रिया क्षमताएँ ▪ कंपन का स्तर कम होना ▪ शोर उत्सर्जन में कमी ▪ विस्तारित परिचालन जीवन काल ▪ रखरखाव खर्च न्यूनतम ▪ गति और आउटपुट का बुद्धिमान विनियमन
3. सुपर आसान स्वचालित संचालन | उपयोगकर्ता के अनुकूल विद्युत नियंत्रण:	यह पूरी 75-125 मिमी पीपीआर पाइप बनाने की मशीन लगभग अपने आप चलने के लिए बनाई गई है - सुपर स्वचालित! ▪ सभी सामग्रियों को स्वयं ही खिलाता है, मैन्युअल रूप से खींचने की आवश्यकता नहीं है ▪ लगातार बदलाव किए बिना तापमान को सही रखता है ▪ पाइपों का काम पूरा हो जाने पर उन्हें स्वचालित रूप से काट देता है ▪ तैयार पाइपों को अपने आप बड़े करीने से ढेर करना • हम स्वचालित सामग्री मिश्रण और खुराक प्रणाली भी जोड़ते हैं ताकि पूरी लाइन एक अच्छी तरह से तेल लगी मशीन की तरह चले - अतिरिक्त हाथों की आवश्यकता नहीं है! • फैंसी सर्वो मोटर्स और स्मार्ट पीएलसी नियंत्रणों के साथ, आप चाहें तो स्पीड सिंक या ऑटो पैरामीटर समायोजन जैसी अतिरिक्त सुविधाएं भी प्राप्त कर सकते हैं • हम शीर्ष-ब्रांड भागों का भी उपयोग करते हैं - एबीबी इनवर्टर, सीमेंस कॉन्टैक्टर, ओमरॉन टेम्प कंट्रोलर और सीमेंस पीएलसी - इसलिए यह यथासंभव विश्वसनीय है • नियंत्रण प्रणाली का उपयोग करना बहुत आसान है, कुछ गलत होने पर ठीक करना आसान है, संचालित करने के लिए सुरक्षित है, और आपको कभी निराश नहीं करता है

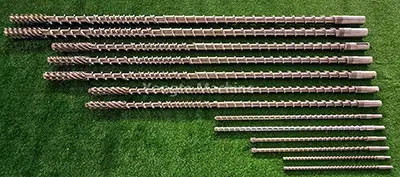

3. ठोस स्टील प्लेट से तैयार किया गया मजबूत मशीन बेस | पहनने के लिए प्रतिरोधी पेंच और बैरल:	मशीन का आधार सख्त ठोस स्टील प्लेट से बना है - हम इसे सीएनसी मशीनों के साथ बहुत सटीक रूप से काटते और पीसते हैं ताकि यह सुनिश्चित हो सके कि यह सही आकार का है और पूरी तरह से संतुलित है। इस तरह, मशीन बिना किसी समस्या के लंबे समय तक सुचारू रूप से और स्थिर रूप से चल सकती है। • सामग्री या पानी को छूने वाले सभी हिस्से 304 स्टेनलेस स्टील से बने होते हैं, इसलिए उनमें आसानी से जंग नहीं लगती। • स्क्रू और बैरल विशेष पहनने-प्रतिरोधी सामग्रियों से बने होते हैं - हम उन्हें केवल उस सामान के लिए चुनते हैं जिसे आप संसाधित कर रहे हैं। • मशीन बनाना समाप्त करने के बाद, हम इसे एपॉक्सी पाउडर से कोट करते हैं। यह इसे एक अच्छी, चिकनी फिनिश देता है जो इसे जंग लगने से बचाता है और इसका रंग उम्र भर अच्छा दिखता है।
4. व्यावसायिक मशीन परीक्षण और ऑन-साइट स्थापना सेवा:	• किसी भी मशीन को शिप करने से पहले, हम इसे पूरी तरह से, चरण-दर-चरण परीक्षणों से गुजरते हैं ताकि यह सुनिश्चित हो सके कि यह पूरी तरह से काम करती है और वर्षों तक सुचारू रूप से चलती है। ▪ इन परीक्षणों में इसे लोड के तहत 72 घंटों तक बिना रुके चलाना, एक्सट्रूज़न सेटिंग्स को ठीक से बदलना, और मुख्य भागों के घिसाव की जाँच करना शामिल है - यह सुनिश्चित करने के लिए कि यह उच्च गुणवत्ता वाले पाइप बनाता है। • हमारी टीम सब कुछ इंस्टॉल करने के लिए आपकी साइट पर आएगी, आपके ऑपरेटरों को वास्तव में अच्छी तरह से प्रशिक्षित करेगी, और आपको कस्टम मैनुअल देगी ताकि आपका सिस्टम सही तरीके से फिट हो और सबसे अच्छा काम करे।
5. 3 साल की वारंटी | आजीवन तकनीकी सहायता:	• यह सुनिश्चित करने के लिए कि आपका उत्पादन बिना किसी चिंता के सुचारू रूप से चलता रहे, हम तीन साल की वारंटी प्रदान करते हैं जो सभी मुख्य मशीन भागों को कवर करती है - ताकि आप वारंटी अवधि के दौरान तनाव मुक्त होकर काम कर सकें। • वारंटी समाप्त होने के बाद भी, हम आजीवन तकनीकी सहायता प्रदान करते हैं, जैसे: ▪आप हमसे कभी भी तकनीकी प्रश्न पूछ सकते हैं ▪ हम आपको मूल स्पेयर पार्ट्स की आपूर्ति करेंगे ▪ हमारे विशेषज्ञ आपको मशीन के रखरखाव के बारे में मार्गदर्शन देंगे—जैसे-जैसे आपका व्यवसाय बढ़ेगा हम आपके साथ बने रहेंगे।

सफल मामले

योंगटे उच्च गुणवत्ता वाली, नवीन प्लास्टिक पाइप मशीनों के निर्माण के लिए समर्पित है। चल रहे अनुकूलन के माध्यम से, योंगटे की 75-125 मिमी पीपीआर पाइप बनाने की मशीन ने घरेलू और अंतर्राष्ट्रीय दोनों बाजारों में उच्च मान्यता हासिल की है।

अर्जेंटीना पीई पाइप मशीन

अफ़्रीकी 200-400 मिमी पीवीसी पाइप बनाने की मशीन

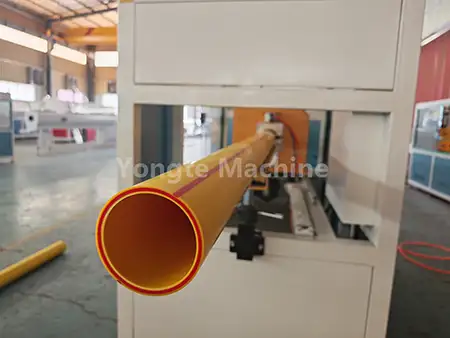

अल्जीरिया 16-63 मिमी तीन-परत पीपीआर पाइप उत्पादन लाइन
