75-160 मिमी पीपीआर पाइप विनिर्माण मशीन

योंगटे टिकाऊ 75-160 मिमी पीपीआर पाइप विनिर्माण मशीन छोटे-व्यास पॉलीथीन पाइप के निर्माण के लिए इंजीनियर की गई एक परिष्कृत, विशेष एक्सट्रूज़न लाइन का प्रतिनिधित्व करती है। ये पाइप विशेष रूप से पीने योग्य पानी की आपूर्ति, सीवेज जल निकासी और विद्युत नाली प्रणालियों से जुड़े अनुप्रयोगों के लिए उपयुक्त हैं। मशीन को आवासीय जल आपूर्ति और जल निकासी प्रणालियों, नगरपालिका बुनियादी ढांचा परियोजनाओं और बड़े पैमाने पर कृषि सिंचाई नेटवर्क में व्यापक अनुप्रयोग मिलता है। यह एक अनुकूलित स्क्रू डिज़ाइन के साथ उच्च दक्षता वाली सिंगल-स्क्रू एक्सट्रूज़न तकनीक को नियोजित करता है, जो 75 से 160 मिमी तक के व्यास वाले पीपीआर पाइपों के स्थिर उत्पादन को सुनिश्चित करता है। यह उपकरण पूर्ण स्वचालन क्षमताओं से युक्त है, ऊर्जा दक्षता के साथ संचालित होता है और लगातार बेहतर उत्पाद गुणवत्ता प्रदान करता है।

प्रक्रिया प्रवाह

पीपीआर रेजिन + रंग मास्टरबैच → मिश्रण → वैक्यूम फीडिंग → सुखाने → एक्सट्रूडर प्लास्टिसाइजिंग (180-210 ℃) → मोल्ड बनाना → वैक्यूम कैलिब्रेटिंग → मल्टी-स्टेज स्प्रे कूलिंग → लेजर प्रिंटिंग → ट्रैक्शन खींचना → निश्चित-लंबाई काटना → तैयार उत्पाद स्टैकिंग

उत्पाद पैरामीटर

मुख्य घटक

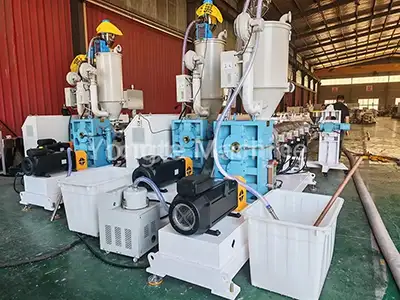

1. सामग्री भक्षण और सुखाने की प्रणाली	नमी को हटाने के लिए पीपीआर कच्चे माल को वैक्यूम फीडर के माध्यम से स्वचालित रूप से एक्सट्रूडर के सुखाने वाले हॉपर तक पहुंचाया जाता है, जिससे यह सुनिश्चित होता है कि नमी की मात्रा 0.1% से कम बनी रहे। यह प्रक्रिया प्रभावी ढंग से बुलबुला दोषों को समाप्त करती है और सुचारू एक्सट्रूज़न संचालन का समर्थन करने के लिए स्थिर उत्पाद गुणवत्ता की गारंटी देती है।

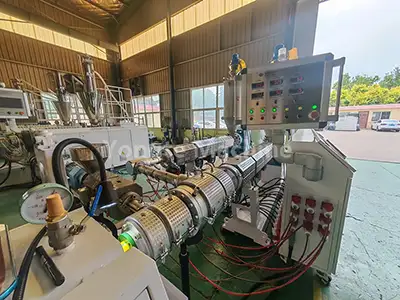

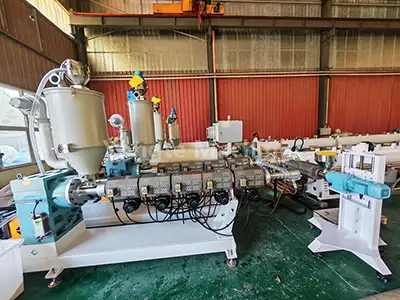

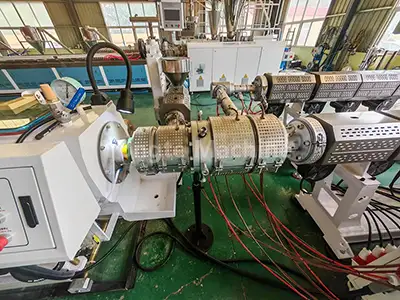

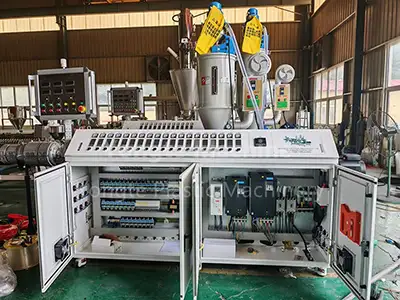

2. पीपीआर पाइप एक्सट्रूडर	SJ75/33 उच्च दक्षता वाले सिंगल-स्क्रू एक्सट्रूडर से सुसज्जित, सिस्टम एक 75KW ऊर्जा-बचत सर्वो मोटर (लगभग 20% बिजली की खपत में कमी प्राप्त करना), एक डायरेक्ट-ड्राइव गियरबॉक्स, 38CrMoALA मिश्र धातु इस्पात से बना एक पहनने-प्रतिरोधी स्क्रू बैरल (सटीक नाइट्राइडिंग उपचार से गुजरना), एक इन्फ्रारेड हीटिंग कॉइल और एक ओमरोन उच्च-सटीक तापमान नियंत्रण प्रणाली को एकीकृत करता है। ये कॉन्फ़िगरेशन सामूहिक रूप से स्थिर सामग्री पिघलने, समान एक्सट्रूज़न दबाव और सुसंगत उत्पाद गुणवत्ता सुनिश्चित करते हैं।
3. मार्किंग लाइन एक्सट्रूडर	पाइप मार्किंग के लिए एक एसजे25 एक्सट्रूडर को अपनाया जाता है, जो ग्राहकों की आवश्यकता के अनुसार सिंगल या मल्टीपल मार्किंग लाइनों के कॉन्फ़िगरेशन को सक्षम बनाता है।
4. विशिष्ट पीपीआर पाइप मोल्ड	समान सामग्री बाहर निकालना, लगातार पाइप दीवार की मोटाई और संरचनात्मक अखंडता सुनिश्चित करने के लिए एक टोकरी-प्रकार या सर्पिल-प्रकार डाई हेड का उपयोग किया जाता है।

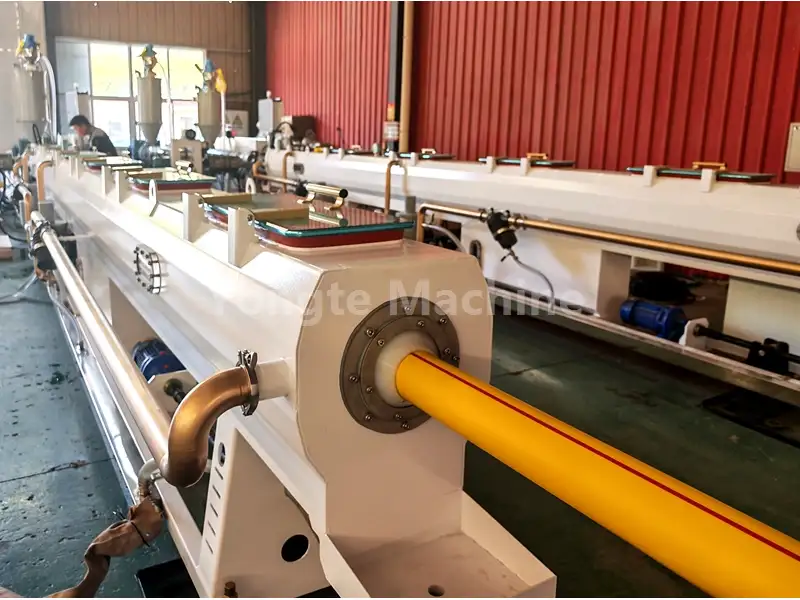

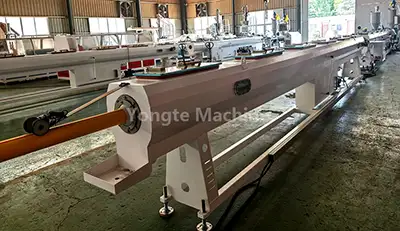

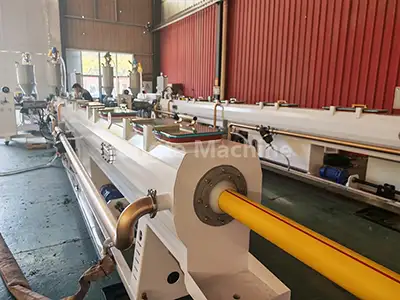

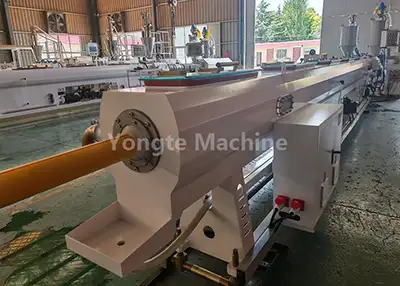

5. वैक्यूम कैलिब्रेशन टैंक	एक्सट्रूडेड पाइप ब्लैंक को वैक्यूम सोखना (वैक्यूम स्तर 0.06–0.08 एमपीए) के माध्यम से सटीक अंशांकन के अधीन किया जाता है। टैंक में खाद्य-ग्रेड स्टेनलेस स्टील संरचना है, जो मल्टी-ज़ोन वैक्यूम नियंत्रण प्रणाली और एक कुशल जल शीतलन प्रणाली से सुसज्जित है। यह उच्च गति उत्पादन के दौरान पाइप की गोलाई, चिकनी सतह फिनिश और आयामी सटीकता आवश्यकताओं का अनुपालन सुनिश्चित करता है।
6. स्प्रे कूलिंग टैंक	मल्टी-स्टेज स्प्रे कूलिंग तकनीक को अपनाते हुए, टैंक पाइपों की तीव्र और समान शीतलन प्राप्त करने के लिए पानी के तापमान को 20 डिग्री सेल्सियस से नीचे बनाए रखता है। स्टेनलेस स्टील से निर्मित, इसमें उत्कृष्ट संक्षारण प्रतिरोध है और यह दीर्घकालिक स्थिर संचालन सुनिश्चित करता है।

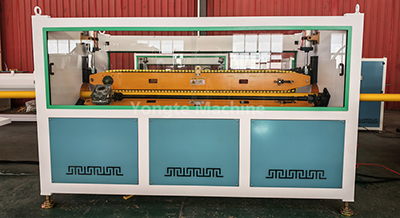

7. पुल-ऑफ ट्रैक्शन मशीन	कर्षण गति 3 से 15 मीटर/मिनट तक होती है। एक सटीक नियंत्रण प्रणाली से सुसज्जित, यह कर्षण प्रक्रिया के दौरान स्थिर तनाव बनाए रखता है, पाइप विरूपण को प्रभावी ढंग से रोकता है और तैयार उत्पादों की आयामी सटीकता और समान लंबाई सुनिश्चित करता है।

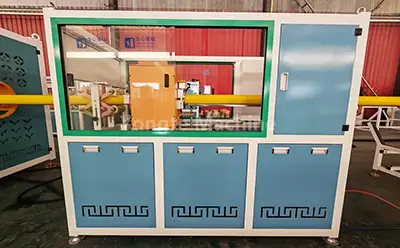

8. ग्रह कटर	यह छोटे से मध्यम व्यास वाले पीपीआर पाइपों के लिए स्वचालित निश्चित-लंबाई और चिप-मुक्त कटिंग का एहसास करता है, जिससे उत्पादन के दौरान चिकनी और गड़गड़ाहट-मुक्त कटिंग किनारों, सटीक लंबाई सटीकता और न्यूनतम सामग्री अपशिष्ट सुनिश्चित होता है।

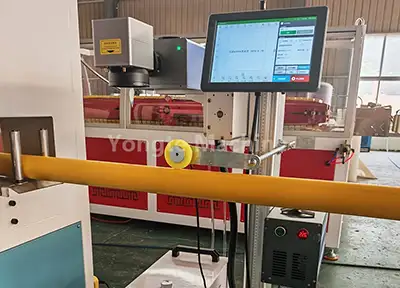

9. लेजर प्रिंटिंग मशीन	यह उत्पाद विनिर्देशों और बैच जानकारी की वास्तविक समय की छपाई के लिए लेजर तकनीक का उपयोग करता है, जिसके लिए किसी उपभोग्य वस्तु की आवश्यकता नहीं होती है और स्पष्ट और टिकाऊ अंकन परिणाम सुनिश्चित होते हैं।

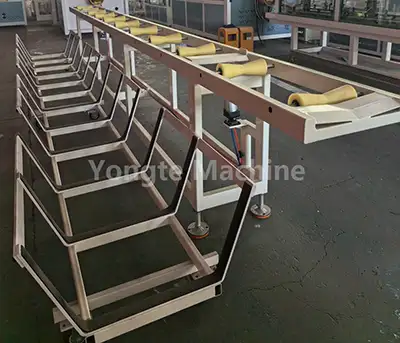

10. स्टैकिंग रैक	यह समायोज्य स्टैकिंग ऊंचाई और परत गणना के साथ स्वचालित रूप से तैयार पाइपों को एक व्यवस्थित तरीके से स्टैक करता है। एक मजबूत एंटी-स्लिप संरचना की विशेषता के साथ, यह भंडारण दक्षता को अनुकूलित करता है और तैयार उत्पादों की सुविधाजनक हैंडलिंग की सुविधा प्रदान करता है।
11. विद्युत नियंत्रण प्रणाली	एबीबी फ़्रीक्वेंसी कन्वर्टर्स, सीमेंस कॉन्टैक्टर, ओमरोन तापमान नियंत्रक और इनोवांस सर्वो ड्राइवर सहित उच्च-स्तरीय विद्युत घटकों से सुसज्जित। वैकल्पिक कॉन्फ़िगरेशन में एक पीएलसी टच स्क्रीन नियंत्रण प्रणाली शामिल है, जो एक बुद्धिमान तापमान नियंत्रण प्रणाली और एक अलार्म सुरक्षा प्रणाली के साथ संयुक्त है, जो संपूर्ण उत्पादन लाइन के विश्वसनीय और सुरक्षित संचालन को सुनिश्चित करती है।

उत्पाद व्यवहार्यता

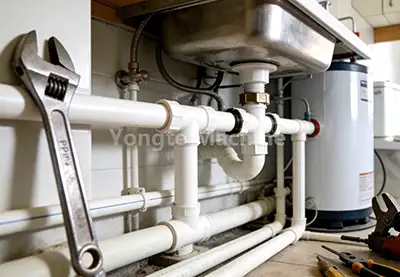

75-125 मिमी पीपीआर (रैंडम कॉपोलीमर पॉलीप्रोपाइलीन) पाइप, पारंपरिक गैल्वनाइज्ड और तांबे के पाइपों के लिए एक पर्यावरणीय रूप से सौम्य और लचीला विकल्प है, जिसे व्यापक रूप से अपनाया गया है। इसकी मुख्य विशेषताएं, जिसमें एक गैर विषैले और गंधहीन संरचना, उच्च तापमान, संक्षारण और बेहतर थर्मल इन्सुलेशन का प्रतिरोध शामिल है, ने इसे वैश्विक जल आपूर्ति, जल निकासी, हीटिंग सिस्टम और औद्योगिक तरल परिवहन क्षेत्रों में पसंदीदा विकल्प के रूप में सबसे आगे रखा है।

योंगटे मशीन के लाभ - मानवीय यांत्रिक डिजाइन और टिकाऊ गुणवत्ता

वर्षों के नवाचार और गुणवत्ता पर ध्यान केंद्रित करने के बाद, हम अपनी प्लास्टिक पाइप मशीनरी के लिए उच्च शक्ति, पहनने के लिए प्रतिरोधी सामग्री का उपयोग करते हैं। परिशुद्धता से गढ़ी गई और कठोरता से परीक्षण की गई, हमारी मशीनें उच्च-आवृत्ति उपयोग की टूट-फूट और कठोर पर्यावरण क्षरण का प्रतिरोध करती हैं।

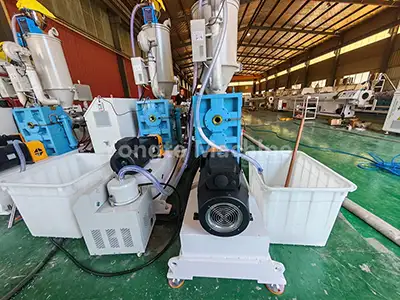

हाई-टॉर्क टिकाऊ गियरबॉक्स | उच्च दक्षता वाली सर्वो मोटर	उच्च गुणवत्ता वाले वर्टिकल डायरेक्ट-कनेक्शन गियरबॉक्स से सुसज्जित, उच्च ट्रांसमिशन दक्षता, मजबूत भार क्षमता, स्थिर उत्पादन, अंतरिक्ष-बचत स्थापना, रिसाव-प्रूफ सीलिंग, उत्कृष्ट गर्मी अपव्यय और आसान रखरखाव का दावा करता है। इनोवेंस सर्वो मोटर सटीक गति/टॉर्क नियंत्रण, तेज प्रतिक्रिया, कम कंपन/शोर, लंबी उम्र और कम रखरखाव लागत के साथ बिजली की खपत को 15-20% तक कम कर देता है। बुद्धिमान गति/आउटपुट नियंत्रण विभिन्न परिस्थितियों में सुचारू संचालन के लिए स्थिर बिजली उत्पादन सुनिश्चित करता है।

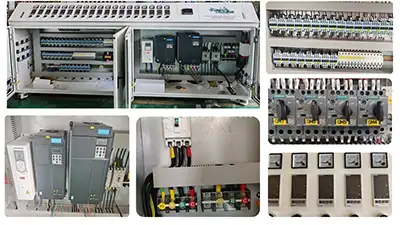

उच्च-स्वचालित संचालन प्रणाली | उन्नत विद्युत नियंत्रण प्रणाली	पूर्ण 75-160 मिमी पीपीआर पाइप विनिर्माण मशीन में ऑटो फीडिंग, तापमान नियंत्रण, कटिंग और स्टैकिंग सहित उच्च स्वचालन की सुविधा है। वैकल्पिक स्वचालित सामग्री मिश्रण/खुराक प्रणाली पूर्ण स्वचालन सक्षम करती है; सर्वो-पीएलसी एकीकरण वैकल्पिक ऑटो गति सिंक्रनाइज़ेशन समायोजन की अनुमति देता है। एबीबी इनवर्टर, सीमेंस/श्नाइडर कॉन्टैक्टर, ओमरोन तापमान नियंत्रक और सीमेंस पीएलसी से सुसज्जित। केबलों को स्पष्ट निशानों के साथ बड़े करीने से व्यवस्थित किया गया है। उन्नत बुद्धिमान विद्युत कैबिनेट आसान संचालन और सटीक पैरामीटर समायोजन को सक्षम बनाता है, दक्षता बढ़ाने के लिए कस्टम कार्य मोड का समर्थन करता है।

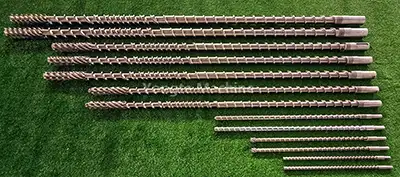

ठोस स्टील प्लेट से बना मजबूत मशीन बेस | पहनने के लिए प्रतिरोधी पेंच और बैरल	मशीन का आधार: ठोस स्टील प्लेट (परिशुद्धता/संतुलन के लिए सीएनसी-कट/पॉलिश, 20+ वर्ष स्थायित्व)। जंग-रोधी सामग्री/जल संपर्क भागों के लिए 304 स्टेनलेस स्टील। बाईमेटैलिक स्क्रू/एसकेडी बैरल: उन्नत घिसाव प्रतिरोध/जीवन काल (उच्च घर्षण सामग्री को संभालता है)। अनुकूलित ज्यामिति समान गुणवत्ता के लिए पिघलने/मिश्रण दक्षता को बढ़ाती है। निर्माण के बाद पाउडर कोटिंग से उपस्थिति, जंग प्रतिरोध और रंग एकरूपता में सुधार होता है। इलेक्ट्रोस्टैटिक रूप से स्प्रे किया गया थर्मोसेटिंग पाउडर उच्च तापमान पर घनी खरोंच-प्रतिरोधी परत बनाने के लिए ठीक हो जाता है; फ़ैक्टरी मिलान और कठोर वातावरण स्थायित्व के लिए कई आरएएल रंग उपलब्ध हैं।
व्यावसायिक परीक्षण एवं स्थापना सेवाएँ| 3 साल की वारंटी और आजीवन सेवा	व्यावसायिक परीक्षण और स्थापना सेवाएँ सर्वोत्तम प्रदर्शन सुनिश्चित करती हैं। अनुभवी तकनीशियन ऑन-साइट परीक्षण करते हैं, दक्षता अनुकूलन के लिए मापदंडों को समायोजित करते हैं, और निर्बाध उत्पादन लाइन एकीकरण के लिए व्यापक स्थापना मार्गदर्शन प्रदान करते हैं। निर्बाध उत्पादन सुनिश्चित करने के लिए, हम मन की शांति के लिए सभी प्रमुख मशीन घटकों को कवर करते हुए 3 साल की वारंटी प्रदान करते हैं। वारंटी के बाद, हम आजीवन तकनीकी सहायता प्रदान करते हैं जिनमें शामिल हैं: • किसी भी पूछताछ के लिए ऑन-डिमांड तकनीकी सहायता • उचित लागत पर प्रामाणिक प्रतिस्थापन हिस्से • आपके व्यवसाय के विकास में सहायता के लिए मशीन के रखरखाव पर विशेषज्ञ मार्गदर्शन

सफल मामले

योंगटे उच्च श्रेणी, नवीन प्लास्टिक पाइप मशीनरी के निर्माण में माहिर हैं। निरंतर तकनीकी संवर्द्धन का लाभ उठाते हुए, इसकी 75-160 मिमी पीपीआर पाइप विनिर्माण मशीन ने घरेलू और अंतरराष्ट्रीय बाजारों में व्यापक मान्यता प्राप्त की है।
