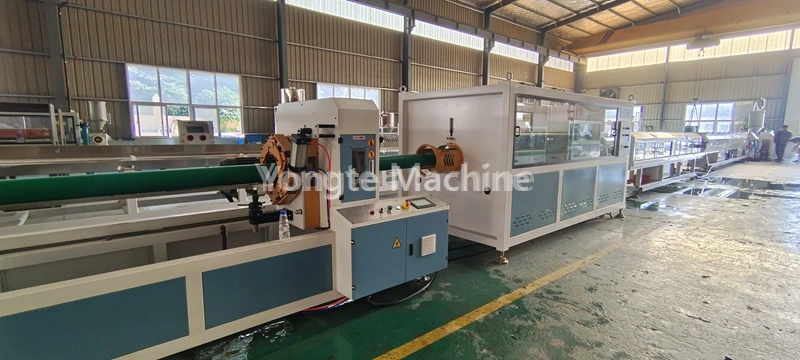

315-630 मिमी बड़े व्यास पीई पाइप बनाने की मशीन
Model:315-630mm
योंगटे 315-630 मिमी बड़े व्यास वाली पीई पाइप बनाने की मशीन 500 किग्रा/घंटा की क्षमता वाले बड़े एचडीपीई पाइप बनाने के लिए उच्च स्वचालित उत्पादन लाइन है।
योंगटे की 315-630 मिमी बड़े व्यास वाली पीई पाइप बनाने की मशीन एक पूर्ण-स्वचालित एकीकृत एक्सट्रूज़न प्रणाली है जो विशेष रूप से PE80/PE100 कच्चे माल के लिए विकसित की गई है, जो कच्चे माल के मिश्रण, बाहर निकालना, आकार देने, ठंडा करने, अंकन, काटने और तैयार स्टैकिंग को कवर करती है।
यह संपूर्ण पाइप बनाने वाली मशीन नगरपालिका जल आपूर्ति, गैस परिवहन, औद्योगिक जल निकासी, कृषि सिंचाई और संचार शीथ पाइप निर्माण के लिए वैश्विक मानकों को पूरा करती है। इसमें समकालिक स्थिर संचालन, उच्च 350 किग्रा/घंटा एक्सट्रूज़न क्षमता और सुसंगत पाइप सतह की गुणवत्ता है, जो घरेलू और विदेशी बाजार हिस्सेदारी का विस्तार करने वाले मध्यम और बड़े पाइप निर्माताओं के लिए आदर्श है।
प्रक्रिया प्रवाह
पीई राल + रंग मास्टरबैच → मिश्रण → वैक्यूम फीडिंग → सुखाने → एक्सट्रूडर प्लास्टिसाइजिंग (180-210 ℃) → मोल्ड बनाना → वैक्यूम कैलिब्रेटिंग → मल्टी-स्टेज स्प्रे कूलिंग → लेजर प्रिंटिंग → ट्रैक्शन खींचना → निश्चित-लंबाई काटना → तैयार उत्पाद स्टैकिंग
उत्पाद पैरामीटर
| तकनीकी | पैरामीटर | टिप्पणी |
| कच्चा माल | एचडीपीई | इसमें नई सामग्री या उच्च गुणवत्ता वाली पुनर्चक्रित सामग्री का उपयोग किया जा सकता है |
| पाइप का व्यास | 315-630 मिमी | 315-630 मिमी के लिए अनुकूलित आकार |
| एक्सट्रूडर मॉडल | एसजे120/36 | व्यास 120 मिमी, एल/डी अनुपात 36:1 |
| बाहर निकालना क्षमता | 500 किग्रा/घंटा | कच्चे माल के निर्माण और प्रक्रिया मापदंडों में थोड़ा बदलाव |
| मुख्य मोटर शक्ति | 160 किलोवाट | इनोवेशन सर्वो मोटर |
| उत्पादन लाइन की गति | 0-3मी/मिनट | आवृत्ति समायोज्य |
| कुल स्थापित शक्ति | लगभग 250 किलोवाट | सहायक उपकरण और हीटिंग पावर सहित |
| बिजली की खपत | लगभग 130 किलोवाट | स्थिर उत्पादन के दौरान वास्तविक बिजली की खपत |
| शीतलन प्रणाली | 9एम वैक्यूम शेपिंग + 9एम स्प्रे कूलिंग | सुनिश्चित करें कि पीई पाइप अच्छी तरह से बने हुए हैं और पूरी तरह से ठंडे हैं |
| काटने की सटीकता | ±1मिमी | लगातार लंबाई चिपलेस कटिंग का त्रुटि नियंत्रण |
| कार्यशील वोल्टेज | 380V/50Hz (तीन चरण) | ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है |
| डिवाइस की कुल लंबाई | लगभग 36 मीटर |
|
उत्पाद विवरण
| 1. सामग्री खिलाना और सुखाना: | पॉलीथीन सामग्री को वैक्यूम फीडर के माध्यम से स्वचालित रूप से एक्सट्रूडर के सुखाने वाले हॉपर में ले जाया जाता है, जहां सामग्री की नमी सामग्री को 0.1% से नीचे बनाए रखने के लिए नमी को समाप्त कर दिया जाता है, जिससे उत्पाद की गुणवत्ता सुनिश्चित होती है। |
|

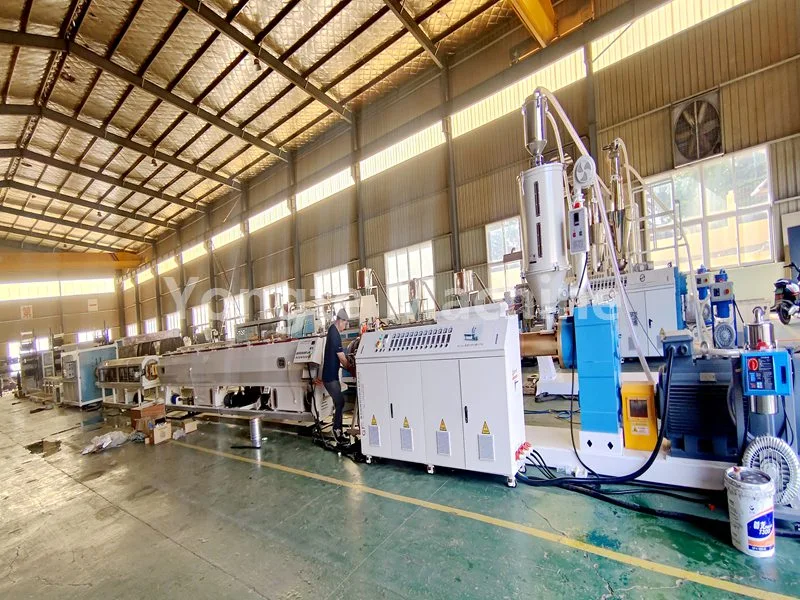

| 2. पीई पाइप एक्सट्रूडर: | सिस्टम SJ120/36 उच्च दक्षता वाले सिंगल-स्क्रू एक्सट्रूडर से सुसज्जित है, जिसमें 90KW ऊर्जा-बचत सर्वो मोटर (जिसके परिणामस्वरूप बिजली की खपत में लगभग 20% की कमी होती है), एक डायरेक्ट-ड्राइव गियरबॉक्स (उच्च ट्रांसमिशन दक्षता और सरलीकृत रखरखाव सुनिश्चित करना), एक पहनने के लिए प्रतिरोधी और संक्षारण प्रतिरोधी स्क्रू बैरल (38CrMoALA मिश्र धातु इस्पात और सटीक नाइट्राइड से निर्मित), एक कुशल अवरक्त हीटिंग कॉइल शामिल है। प्रणाली, और एक स्वचालित तापमान नियंत्रण प्रणाली (ओम्रॉन के उच्च परिशुद्धता तापमान नियंत्रक की विशेषता)। ये परिष्कृत घटक सामूहिक रूप से उत्पादन प्रक्रिया के दौरान स्थिर सामग्री पिघलने, समान एक्सट्रूज़न दबाव और लगातार उत्पाद गुणवत्ता सुनिश्चित करते हैं। |
|
| 3. मार्किंग लाइन एक्सट्रूडर: | एसजे35 एक्सट्रूडर का उपयोग पीई पाइपों पर मार्किंग लाइनें छापने के लिए किया जाता है। यह ग्राहक की विशिष्टताओं के आधार पर एकल मार्किंग लाइन या एकाधिक मार्किंग लाइनें बनाने में सक्षम है। |
|
| 4. विशिष्ट पीई पाइप मोल्ड: | सामग्री का एक समान बाहर निकालना सुनिश्चित करने के लिए मोल्ड एक टोकरी या सर्पिल संरचना डाई हेड से सुसज्जित है। |
|
| 5. वैक्यूम कैलिब्रेशन टैंक: | सख्त आयामी सटीकता के लिए एक्सट्रूडेड ट्यूब ब्लैंक को वैक्यूम सोखना (0.06–0.08 एमपीए) के माध्यम से तेजी से कैलिब्रेट किया जाता है। मल्टी-ज़ोन वैक्यूम नियंत्रण और जल परिसंचरण शीतलन के साथ खाद्य-ग्रेड स्टेनलेस स्टील टैंक उच्च गति के उत्पादन के दौरान लगातार गोलाई, चिकनी सतह और सख्त सहनशीलता सुनिश्चित करता है। |
|
| 6. स्प्रे कूलिंग टैंक: | तेजी से, समान पाइप कूलिंग के लिए पानी को 20 डिग्री सेल्सियस से नीचे रखने के लिए मल्टी-स्टेज स्प्रे कूलिंग का उपयोग करता है। स्टेनलेस स्टील निर्माण संक्षारण प्रतिरोध और दीर्घकालिक स्थिरता सुनिश्चित करता है। |
|
| 7. पुल-ऑफ ट्रैक्शन मशीन: | समान लंबाई और स्थिर उत्पादन के लिए पीई पाइपों को लगातार खींचता है। परिशुद्धता नियंत्रण लगातार तनाव बनाए रखता है, विरूपण को रोकता है और आयामी सटीकता सुनिश्चित करता है। |
|
| 8. ग्रह कटर: | कटर चिकनी, गड़गड़ाहट मुक्त किनारों के साथ स्वचालित निश्चित-लंबाई, चिप-मुक्त काटने में सक्षम बनाता है, विशेष रूप से छोटे से मध्यम व्यास पीई पाइप के लिए अनुकूलित। इसका सटीक काटने का तंत्र लगातार लंबाई सटीकता सुनिश्चित करता है और उत्पादन के दौरान सामग्री अपशिष्ट को कम करता है। |
|
| 9. लेजर प्रिंटिंग मशीन: | मशीन लेजर तकनीक का उपयोग करके वास्तविक समय में उत्पाद विनिर्देशों और बैच की जानकारी प्रदर्शित करती है, जिसमें किसी उपभोग्य वस्तु की आवश्यकता नहीं होती है। |
|
| 10. स्टैकिंग रैक: | अलग-अलग लंबाई/भंडारण आवश्यकताओं के लिए समायोज्य ऊंचाई/परतों के साथ स्वचालित रूप से तैयार पाइपों को व्यवस्थित रूप से ढेर करता है। मजबूत फ्रेम + एंटी-स्लिप डिज़ाइन भंडारण दक्षता को अनुकूलित करते हुए स्थिर स्टैकिंग और आसान हैंडलिंग सुनिश्चित करता है। |
|
| 11. विद्युत नियंत्रण प्रणाली: | हमारे विद्युत घटक अंतरराष्ट्रीय स्तर पर प्रसिद्ध उच्च गुणवत्ता वाले ब्रांडों का उपयोग करते हैं, जिनमें एबीबी फ़्रीक्वेंसी कन्वर्टर्स, सीमेंस/श्नाइडर कॉन्टैक्टर, ओमरोन तापमान नियंत्रक, सीमेंस पीएलसी नियंत्रण प्रणाली और इनोवेंस सर्वो मोटर्स शामिल हैं। |
|
उत्पाद व्यवहार्यता
1. एचडीपीई (पॉलीइथाइलीन) पाइपों को विश्व स्तर पर उच्च प्रदर्शन वाले द्रव परिवहन समाधान के रूप में मान्यता प्राप्त है, जो उनके लिए प्रसिद्ध हैं
(1) उद्योग-अग्रणी संक्षारण प्रतिरोध (रसायनों, एसिड और क्षार के प्रति अभेद्य)
(2) लीक-प्रूफ हीट-फ्यूज्ड जोड़ (रिसाव के खतरे को खत्म करना)
(3) पर्यावरण-अनुकूल गैर-विषाक्त संरचना (आईएसओ 14001 और खाद्य-ग्रेड मानकों के अनुरूप)
(4) विस्तारित सेवा जीवन (सामान्य परिचालन स्थितियों के तहत पिछले 50 वर्षों तक प्रमाणित)
2. उनकी बहुमुखी प्रतिभा उन्हें विभिन्न क्षेत्रों में पसंदीदा विकल्प बनाती है:
(1) आवासीय/वाणिज्यिक जल आपूर्ति नेटवर्क
(2) नगरपालिका सीवेज और वर्षा जल निकासी प्रणाली
(3) बड़े पैमाने पर कृषि सिंचाई परियोजनाएँ
(4) रसायनों, घोल और संपीड़ित हवा के परिवहन के लिए औद्योगिक अनुप्रयोग।
योंगटे मशीन के लाभ - मानवीय यांत्रिक डिजाइन और टिकाऊ गुणवत्ता
दशकों के निरंतर नवाचार और उत्कृष्टता के प्रति अटूट प्रतिबद्धता के माध्यम से, हमारी कंपनी हमारी प्लास्टिक पाइप मशीनरी के निर्माण में उच्च शक्ति, घर्षण प्रतिरोधी सामग्री के रोजगार पर जोर देती है। इन तंत्रों को सावधानीपूर्वक फोर्जिंग प्रक्रियाओं और व्यापक, कड़े गुणवत्ता मूल्यांकन के अधीन किया जाता है ताकि बार-बार संचालन से जुड़ी टूट-फूट और गंभीर पर्यावरणीय परिस्थितियों के संक्षारक प्रभावों के खिलाफ उनकी लचीलापन की गारंटी दी जा सके।
1. ऊर्जा-बचत सर्वो ड्राइव सिस्टम
इनोवांस ब्रांड सर्वो मोटर से सुसज्जित, पारंपरिक एसिंक्रोनस मोटर की तुलना में 15-20% बिजली की बचत का एहसास; सटीक टॉर्क और गति नियंत्रण, कम शोर और कंपन, लंबी सेवा जीवन और कम रखरखाव लागत।
2. पूर्ण स्वचालन के माध्यम से 30% श्रम लागत में कमी
पूर्ण स्वचालित फीडिंग, बुद्धिमान तापमान नियंत्रण, ऑटो निश्चित-लंबाई काटने और स्टैकिंग से मानव रहित कोर उत्पादन संचालन का एहसास होता है। एकीकृत पीएलसी केंद्रीय नियंत्रण सभी उत्पादन मापदंडों का प्रबंधन करता है, संचालन प्रक्रिया को सरल बनाता है और श्रम इनपुट में बड़े पैमाने पर कटौती करता है।
3. हेवी-ड्यूटी टिकाऊ स्टील फ्रेम
मशीन बेस ठोस स्टील प्लेट सीएनसी कटिंग और पॉलिशिंग को अपनाता है, फ्रेम सेवा जीवन 20 वर्षों से अधिक है। जंग और संक्षारण से बचने के लिए सभी सामग्री और जल संपर्क भागों में 304 स्टेनलेस स्टील का उपयोग किया जाता है।
4. अल्ट्रा वियर-रेसिस्टेंट स्क्रू और बैरल
प्रीमियम बाईमेटेलिक स्क्रू और एसकेडी लेपित बैरल को अपनाएं, पारंपरिक 38CrMoAlA मिश्र धातु इस्पात स्क्रू बैरल की तुलना में सेवा जीवन 1.5-2 गुना अधिक है, ग्राहकों के लिए स्पेयर पार्ट्स प्रतिस्थापन लागत कम करें।
5. मानक अंतर्राष्ट्रीय विद्युत घटक
सभी विद्युत पुर्ज़े विश्व-प्रसिद्ध ब्रांडों को अपनाते हैं, तारों को स्पष्ट निशानों के साथ साफ-सुथरा व्यवस्थित किया जाता है। पूरे इलेक्ट्रिक कैबिनेट ने सख्त सुरक्षा परीक्षण पास कर लिया है, जो EN60204-1 और EMC EN61000 श्रृंखला मानकों के अनुरूप है।
6. पूर्ण प्री-शिपमेंट परीक्षण और विदेशी सेवा
स्थिर आउटपुट और उत्तम पाइप गुणवत्ता की गारंटी के लिए सभी मशीनें डिलीवरी से पहले पूर्ण संचालन परीक्षण से गुजरती हैं। पेशेवर इंजीनियरिंग टीम दुनिया भर में ऑन-साइट इंस्टॉलेशन, कमीशनिंग और कार्यकर्ता प्रशिक्षण सेवा प्रदान करती है।
सफल मामले
योंगटे उच्च-गुणवत्ता, अत्याधुनिक, नवीन प्लास्टिक पाइप मशीनों के निर्माण के लिए समर्पित है। ये मशीनें उद्योग मानकों से बेहतर समाधान प्रदान करने के लिए उन्नत सामग्री विज्ञान, सटीक इंजीनियरिंग और बुद्धिमान नियंत्रण प्रणालियों को एकीकृत करती हैं। मुख्य घटकों (जैसे स्क्रू एक्सट्रूडर और कैलिब्रेशन इकाइयां, और उत्पादन प्रक्रियाओं) के चल रहे अनुसंधान एवं विकास-संचालित अनुकूलन के माध्यम से, योंगटे की 315-630 मिमी पीई पाइप बनाने की मशीन ने घरेलू और अंतरराष्ट्रीय दोनों बाजारों में उच्च मान्यता हासिल की है। इंस्टॉलेशन पूरे एशिया, यूरोप और अमेरिका में फैला है, और ग्राहकों की संतुष्टि अधिक है।
