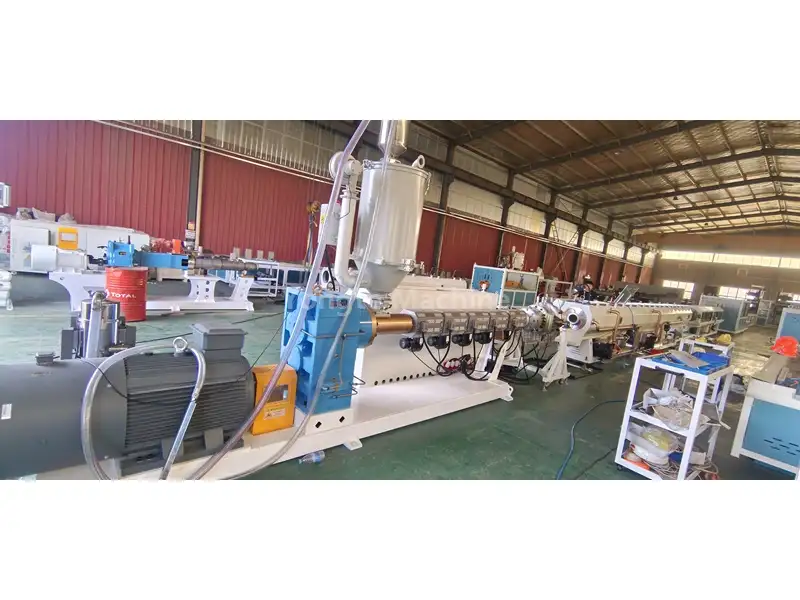

90-315 मिमी एचडीपीई ट्यूब उत्पादन मशीन

योंगटे निर्माता की 90-315 मिमी एचडीपीई ट्यूब उत्पादन मशीन एक व्यापक, पूरी तरह से स्वचालित उत्पादन लाइन है जो कच्चे माल के प्री-ट्रीटमेंट से लेकर एक्सट्रूज़न, कैलिब्रेशन, कूलिंग और तैयार उत्पादों की पैकेजिंग तक फैली हुई है। यह मशीन नगरपालिका जल आपूर्ति, दबावयुक्त गैस संचरण, औद्योगिक सीवेज जल निकासी, बड़े पैमाने पर कृषि सिंचाई और उच्च प्रदर्शन संचार शीथिंग पाइप के उत्पादन में अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है। संपूर्ण उत्पादन समाधान के रूप में, यह निर्बाध उपकरण समन्वय, उद्योग-अग्रणी उत्पादन दक्षता और लगातार स्थिर पाइप आयाम परिशुद्धता का दावा करता है। वैश्विक मुख्यधारा मानकों का पालन करते हुए, यह मशीन मध्यम से बड़े पैमाने के पाइप निर्माताओं के लिए उपकरण का एक महत्वपूर्ण टुकड़ा है, जिसका लक्ष्य घरेलू और अंतर्राष्ट्रीय दोनों बाजारों में अपनी उपस्थिति बढ़ाना है।

प्रक्रिया प्रवाह

पीई राल + रंग मास्टरबैच → मिश्रण → वैक्यूम फीडिंग → सुखाने → एक्सट्रूडर प्लास्टिसाइजिंग (180-210 ℃) → मोल्ड बनाना → वैक्यूम कैलिब्रेटिंग → मल्टी-स्टेज स्प्रे कूलिंग → लेजर प्रिंटिंग → ट्रैक्शन खींचना → निश्चित-लंबाई काटना → तैयार उत्पाद स्टैकिंग

उत्पाद पैरामीटर

उत्पाद विवरण

1. सामग्री खिलाना और सुखाना:	पॉलीथीन सामग्री को वैक्यूम फीडर के माध्यम से स्वचालित रूप से एक्सट्रूडर के सुखाने वाले हॉपर में ले जाया जाता है, जहां सामग्री की नमी सामग्री को 0.1% से नीचे बनाए रखने के लिए नमी को समाप्त कर दिया जाता है, जिससे उत्पाद की गुणवत्ता सुनिश्चित होती है।

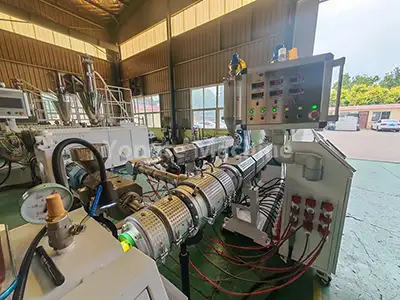

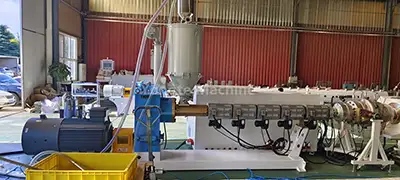

2. पीई पाइप एक्सट्रूडर:	सिस्टम SJ90/33 उच्च दक्षता वाले सिंगल-स्क्रू एक्सट्रूडर से सुसज्जित है, जिसमें 90KW ऊर्जा-बचत सर्वो मोटर (परिणामस्वरूप बिजली की खपत में लगभग 20% की कमी), एक डायरेक्ट-ड्राइव गियरबॉक्स (उच्च ट्रांसमिशन दक्षता और सरलीकृत रखरखाव सुनिश्चित करना), एक पहनने के लिए प्रतिरोधी और संक्षारण प्रतिरोधी स्क्रू बैरल (38CrMoALA मिश्र धातु इस्पात और सटीक नाइट्राइड से निर्मित), एक कुशल इन्फ्रारेड हीटिंग कॉइल प्रणाली शामिल है। और एक स्वचालित तापमान नियंत्रण प्रणाली (ओम्रॉन के उच्च परिशुद्धता तापमान नियंत्रक की विशेषता)। ये परिष्कृत घटक सामूहिक रूप से उत्पादन प्रक्रिया के दौरान स्थिर सामग्री पिघलने, समान एक्सट्रूज़न दबाव और लगातार उत्पाद गुणवत्ता सुनिश्चित करते हैं।

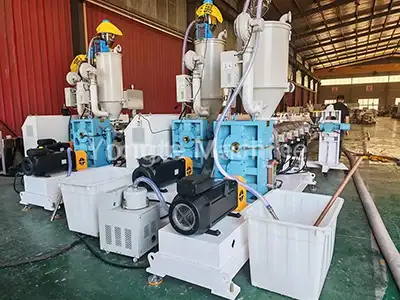

3. मार्किंग लाइन एक्सट्रूडर:	एसजे25 एक्सट्रूडर का उपयोग पीई पाइपों पर मार्किंग लाइनें छापने के लिए किया जाता है। यह ग्राहक की विशिष्टताओं के आधार पर एकल मार्किंग लाइन या एकाधिक मार्किंग लाइनें बनाने में सक्षम है।

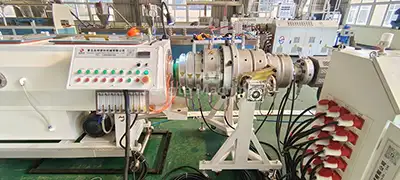

4. विशिष्ट पीई पाइप मोल्ड:	सामग्री का एक समान बाहर निकालना सुनिश्चित करने के लिए मोल्ड एक टोकरी या सर्पिल संरचना डाई हेड से सुसज्जित है।
5. वैक्यूम कैलिब्रेशन टैंक:	सख्त आयामी सटीकता के लिए एक्सट्रूडेड ट्यूब ब्लैंक को वैक्यूम सोखना (0.06–0.08 एमपीए) के माध्यम से तेजी से कैलिब्रेट किया जाता है। मल्टी-ज़ोन वैक्यूम नियंत्रण और जल परिसंचरण शीतलन के साथ खाद्य-ग्रेड स्टेनलेस स्टील टैंक उच्च गति के उत्पादन के दौरान लगातार गोलाई, चिकनी सतह और सख्त सहनशीलता सुनिश्चित करता है।

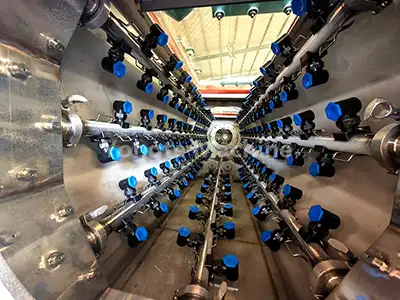

6. स्प्रे कूलिंग टैंक:	तेजी से, समान पाइप कूलिंग के लिए पानी को 20 डिग्री सेल्सियस से नीचे रखने के लिए मल्टी-स्टेज स्प्रे कूलिंग का उपयोग करता है। स्टेनलेस स्टील निर्माण संक्षारण प्रतिरोध और दीर्घकालिक स्थिरता सुनिश्चित करता है।

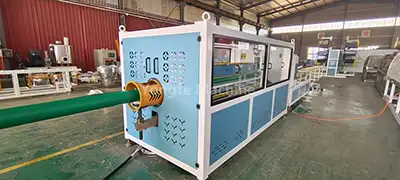

7. पुल-ऑफ ट्रैक्शन मशीन:	समान लंबाई और स्थिर उत्पादन के लिए पीई पाइपों को लगातार खींचता है। परिशुद्धता नियंत्रण लगातार तनाव बनाए रखता है, विरूपण को रोकता है और आयामी सटीकता सुनिश्चित करता है।

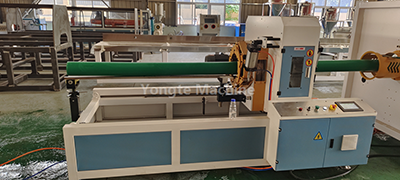

8. ग्रह कटर:	कटर चिकनी, गड़गड़ाहट मुक्त किनारों के साथ स्वचालित निश्चित-लंबाई, चिप-मुक्त काटने में सक्षम बनाता है, विशेष रूप से छोटे से मध्यम व्यास पीई पाइप के लिए अनुकूलित। इसका सटीक काटने का तंत्र लगातार लंबाई सटीकता सुनिश्चित करता है और उत्पादन के दौरान सामग्री अपशिष्ट को कम करता है।

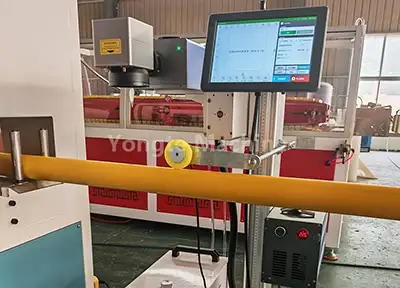

9. लेजर प्रिंटिंग मशीन:	मशीन लेजर तकनीक का उपयोग करके वास्तविक समय में उत्पाद विनिर्देशों और बैच की जानकारी प्रदर्शित करती है, जिसमें किसी उपभोग्य वस्तु की आवश्यकता नहीं होती है।

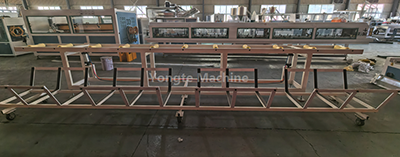

10. स्टैकिंग रैक:	अलग-अलग लंबाई/भंडारण आवश्यकताओं के लिए समायोज्य ऊंचाई/परतों के साथ स्वचालित रूप से तैयार पाइपों को व्यवस्थित रूप से ढेर करता है। मजबूत फ्रेम + एंटी-स्लिप डिज़ाइन भंडारण दक्षता को अनुकूलित करते हुए स्थिर स्टैकिंग और आसान हैंडलिंग सुनिश्चित करता है।

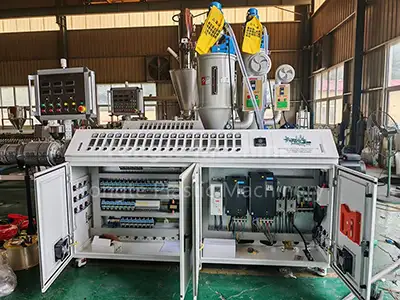

11. विद्युत नियंत्रण प्रणाली:	हमारे विद्युत घटक अंतरराष्ट्रीय स्तर पर प्रसिद्ध उच्च गुणवत्ता वाले ब्रांडों का उपयोग करते हैं, जिनमें एबीबी फ़्रीक्वेंसी कन्वर्टर्स, सीमेंस/श्नाइडर कॉन्टैक्टर, ओमरोन तापमान नियंत्रक, सीमेंस पीएलसी नियंत्रण प्रणाली और इनोवेंस सर्वो मोटर्स शामिल हैं।

उत्पाद व्यवहार्यता

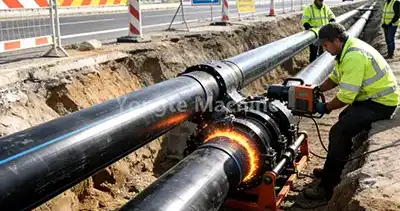

1. 90-315 मिमी एचडीपीई (पॉलीथीलीन) पाइप विश्व स्तर पर उच्च प्रदर्शन वाले द्रव परिवहन समाधान के रूप में मान्यता प्राप्त हैं, जो अपने प्रदर्शन के लिए प्रसिद्ध हैं।

(1) उद्योग-अग्रणी संक्षारण प्रतिरोध (रसायनों, एसिड और क्षार के प्रति अभेद्य)

(2) लीक-प्रूफ हीट-फ्यूज्ड जोड़ (रिसाव के खतरे को खत्म करना)

(3) पर्यावरण-अनुकूल गैर-विषाक्त संरचना (आईएसओ 14001 और खाद्य-ग्रेड मानकों के अनुरूप)

(4) विस्तारित सेवा जीवन (सामान्य परिचालन स्थितियों के तहत पिछले 50 वर्षों तक प्रमाणित)

2. उनकी बहुमुखी प्रतिभा उन्हें विभिन्न क्षेत्रों में पसंदीदा विकल्प बनाती है:

(1) आवासीय/वाणिज्यिक जल आपूर्ति नेटवर्क

(2) नगरपालिका सीवेज और वर्षा जल निकासी प्रणाली

(3) बड़े पैमाने पर कृषि सिंचाई परियोजनाएँ

(4) रसायनों, घोल और संपीड़ित हवा के परिवहन के लिए औद्योगिक अनुप्रयोग।

योंगटे मशीन के लाभ - मानवीय यांत्रिक डिजाइन और टिकाऊ गुणवत्ता

दशकों के निरंतर नवाचार और उत्कृष्टता के प्रति अटूट प्रतिबद्धता के माध्यम से, हमारी कंपनी हमारी प्लास्टिक पाइप मशीनरी के निर्माण में उच्च शक्ति, घर्षण प्रतिरोधी सामग्री के रोजगार पर जोर देती है। इन तंत्रों को सावधानीपूर्वक फोर्जिंग प्रक्रियाओं और व्यापक, कड़े गुणवत्ता मूल्यांकन के अधीन किया जाता है ताकि बार-बार संचालन से जुड़ी टूट-फूट और गंभीर पर्यावरणीय परिस्थितियों के संक्षारक प्रभावों के खिलाफ उनकी लचीलापन की गारंटी दी जा सके।

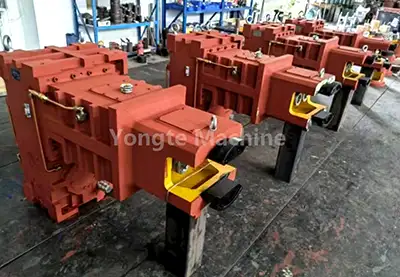

उच्च टॉर्क टिकाऊ गियरबॉक्स	उच्च प्रभावी सर्वो मोटर
हम उच्च गुणवत्ता वाले ऊर्ध्वाधर सीधे कनेक्शन गियरबॉक्स को उच्च ट्रांसमिशन दक्षता, मजबूत भार क्षमता, स्थिर उत्पादन, स्थापना स्थान की बचत, तेल लीक के बिना अच्छी सीलिंग, उत्कृष्ट गर्मी अपव्यय प्रदर्शन और रखरखाव में आसान के लाभों से लैस करते हैं।	हम इनोवेंस सर्वो मोटर से लैस हैं जो सटीक गति और टॉर्क नियंत्रण, तेज प्रतिक्रिया, कम झटकों और कम शोर, लंबे समय तक चलने वाले जीवन और कम रखरखाव लागत और गति और आउटपुट के बुद्धिमान नियंत्रण के फायदे के साथ 15-20% बिजली की खपत बचा सकता है।
उच्च स्वचालित संचालन प्रणाली	उन्नत गुणवत्ता वाली बिजली नियंत्रण प्रणाली
पूरी तरह से स्वचालित फीडिंग, बुद्धिमान तापमान नियंत्रण और सटीक कटिंग सिस्टम से सुसज्जित, मशीन मुख्य उत्पादन लिंक में मानव रहित संचालन को सक्षम बनाती है। इसकी एकीकृत पीएलसी नियंत्रण प्रणाली सभी उत्पादन मापदंडों के प्रबंधन को केंद्रीकृत करती है, परिचालन प्रक्रियाओं को सुव्यवस्थित करती है और पारंपरिक अर्ध-स्वचालित उपकरणों की तुलना में श्रम लागत को 30% से अधिक कम करती है।	एबीबी फ़्रीक्वेंसी कन्वर्टर्स, सीमेंस या श्नाइडर कॉन्टैक्टर, ओमरोन तापमान नियंत्रक और एक सीमेंस पीएलसी नियंत्रण प्रणाली से सुसज्जित, सभी केबल और कनेक्शन बड़े करीने से व्यवस्थित और स्पष्ट रूप से चिह्नित हैं। संपूर्ण विद्युत कैबिनेट प्रणाली का सुरक्षा परीक्षण किया गया है और यह अंतरराष्ट्रीय सुरक्षा मानकों के अनुरूप है, जिसमें EN ISO 12100 ((मशीनरी की सुरक्षा), EN 60204-1 ((मशीनों के विद्युत उपकरण), और EN 61000 श्रृंखला EMC मानक शामिल हैं।

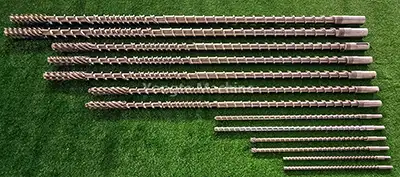

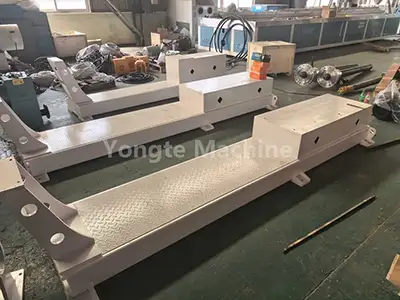

टिकाऊ स्टील सामग्री	स्क्रू बैरल सामग्री घिसकर बनाए जाते हैं
मशीन की मूल संरचना ठोस स्टील प्लेट से बनाई गई है, जिसे सटीक आयाम और संतुलन सुनिश्चित करने के लिए सीएनसी कटिंग और पॉलिशिंग के माध्यम से संसाधित किया जाता है, जिससे निरंतर और स्थिर संचालन का समर्थन होता है। मशीन फ्रेम को बिना किसी क्षति के 20 से अधिक वर्षों तक उपयोग का सामना करने के लिए डिज़ाइन किया गया है। सभी घटक जो सामग्री या पानी (फीडर, पानी के टैंक और पाइप कोहनी सहित) के संपर्क में आते हैं, जंग को रोकने के लिए 304 स्टेनलेस स्टील से बने होते हैं।	स्क्रू और बैरल उच्च प्रदर्शन वाली पहनने के लिए प्रतिरोधी सामग्री से तैयार किए गए हैं जो विशेष रूप से संसाधित सामग्री के लिए इंजीनियर किए गए हैं। हम प्रीमियम बाईमेटेलिक स्क्रू और एसकेडी-लेपित बैरल का उपयोग करते हैं, जिससे उनका जीवनकाल पारंपरिक 38CrMoAlA सामग्रियों से 1.5-2 गुना तक बढ़ जाता है।
पाउडर कोटिंग द्वारा अच्छा सतह उपचार	पेशेवर मशीन परीक्षण और स्थापना सेवा
मशीन के निर्माण के बाद, हम उत्कृष्ट उपस्थिति, उन्नत जंग-रोधी प्रदर्शन और लंबे समय तक चलने वाली रंग स्थिरता सुनिश्चित करने के लिए पाउडर कोटिंग फिनिश लगाते हैं।	सभी मशीनें असाधारण प्रदर्शन और स्थिर संचालन को सत्यापित करने के लिए कठोर प्री-शिपमेंट परीक्षण से गुजरती हैं, जिससे उच्च गुणवत्ता वाले उत्पादों का निरंतर उत्पादन सुनिश्चित होता है। हमारी पेशेवर इंजीनियरिंग टीम ग्राहक की सुविधा पर निर्बाध, कुशल मशीन संचालन की गारंटी के लिए व्यापक ऑन-साइट परीक्षण और स्थापना सेवाएं प्रदान करती है।

सफल मामले

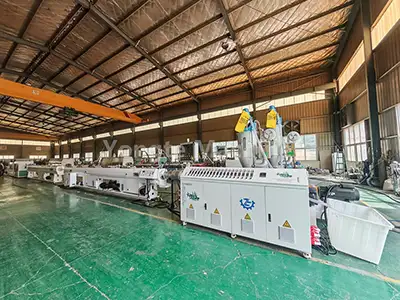

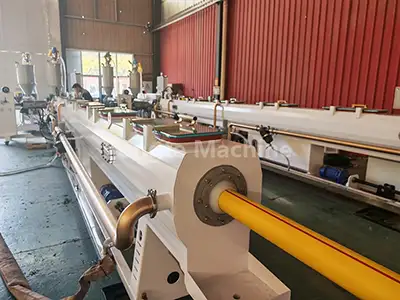

योंगटे उच्च-गुणवत्ता, अत्याधुनिक, नवीन प्लास्टिक पाइप मशीनों के निर्माण के लिए समर्पित है। ये मशीनें उद्योग मानकों से बेहतर समाधान प्रदान करने के लिए उन्नत सामग्री विज्ञान, सटीक इंजीनियरिंग और बुद्धिमान नियंत्रण प्रणालियों को एकीकृत करती हैं। मुख्य घटकों (जैसे स्क्रू एक्सट्रूडर और कैलिब्रेशन इकाइयां, और उत्पादन प्रक्रियाओं) के चल रहे अनुसंधान एवं विकास-संचालित अनुकूलन के माध्यम से, योंगटे की 90-315 मिमी एचडीपीई ट्यूब उत्पादन मशीन ने घरेलू और अंतरराष्ट्रीय दोनों बाजारों में उच्च मान्यता हासिल की है। इंस्टॉलेशन पूरे एशिया, यूरोप और अमेरिका में फैले हुए हैं, और ग्राहकों की संतुष्टि अधिक है।

अर्जेंटीना पीई पाइप मशीन

अफ़्रीकी 200-400 मिमी पीवीसी पाइप बनाने की मशीन

अल्जीरिया 16-63 मिमी तीन-परत पीपीआर पाइप उत्पादन लाइन
