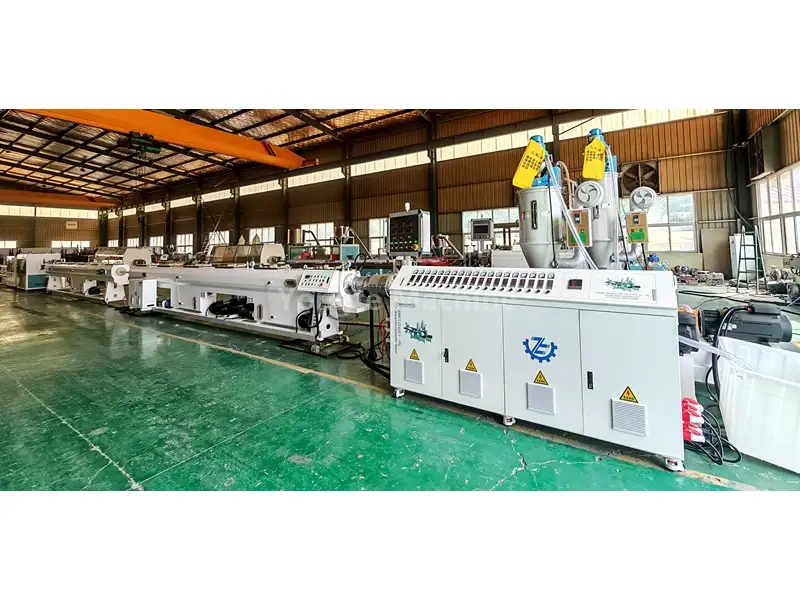

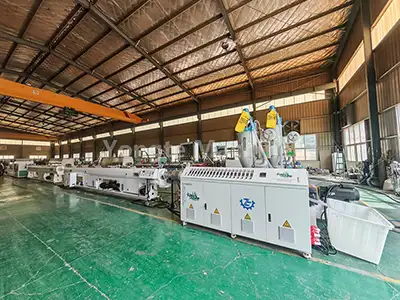

16-63 मिमी पीई पाइप बनाने की मशीन
योंगटे 16-63 मिमी पीई पाइप बनाने की मशीन सीई छोटे-व्यास वाले पॉलीथीन पाइप के निर्माण में कार्यरत है, जो उनकी चिकनी आंतरिक सतहों और सुसंगत आयामी प्रोफाइल द्वारा प्रतिष्ठित हैं। यह उपकरण उच्च स्तर के स्वचालन, कुशल परिचालन प्रक्रियाओं की सुविधा देता है और उत्पाद की गुणवत्ता की एकरूपता सुनिश्चित करता है। इसकी उत्पादन क्षमता 150 से 200 किलोग्राम प्रति घंटे तक है और यह 10 मीटर प्रति मिनट से भी अधिक उत्पादन वेग प्राप्त करने में सक्षम है।
चीन स्थित अग्रणी निर्माता योंगटे 16-63 मिमी पीई पाइप बनाने की मशीन के उत्पादन में माहिर है। ये मशीनें एक कस्टम एक्सट्रूज़न लाइन बनाती हैं, जिसे छोटे-व्यास वाले पॉलीथीन पाइप के निर्माण के लिए सावधानीपूर्वक इंजीनियर किया गया है, जो विशेष रूप से पानी की आपूर्ति, जल निकासी और नाली अनुप्रयोगों के लिए डिज़ाइन किया गया है। उपकरण का उपयोग बड़े पैमाने पर जल आपूर्ति और जल निकासी प्रणालियों, नगरपालिका इंजीनियरिंग परियोजनाओं और कृषि सिंचाई नेटवर्क के निर्माण में किया जाता है। उन्नत सिंगल-स्क्रू एक्सट्रूज़न तकनीक का उपयोग करते हुए, मशीनरी 16 से 63 मिमी तक के व्यास वाले पीई पाइपों का लगातार उत्पादन सुनिश्चित करती है। इसकी विशेषता इसकी उच्च स्वचालन क्षमताएं, कुशल उत्पादन आउटपुट और समान उत्पाद गुणवत्ता का रखरखाव है।
पीई पाइप उत्पादन प्रक्रिया प्रवाह
पीई राल + रंग मास्टरबैच → मिश्रण → वैक्यूम फीडिंग → सुखाने → एक्सट्रूडर प्लास्टिसाइजिंग (180-210 ℃) → मोल्ड बनाना → वैक्यूम कैलिब्रेटिंग → मल्टी-स्टेज स्प्रे कूलिंग → लेजर प्रिंटिंग → ट्रैक्शन खींचना → निश्चित-लंबाई काटना → तैयार उत्पाद स्टैकिंग
उत्पाद पैरामीटर
| तकनीकी | पैरामीटर | टिप्पणी |
| कच्चा माल | एचडीपीई | आप नई सामग्री या उच्च गुणवत्ता वाली पुनर्नवीनीकरण सामग्री का उपयोग कर सकते हैं |
| पाइप का व्यास | 16-63मिमी | मानक आकार: 16,20,25,32,40,50,63 मिमी |
| एक्सट्रूडर मॉडल | एसजे65/33 | व्यास 65 मिमी, पहलू अनुपात 33:1 |
| बाहर निकालना क्षमता | 220 किग्रा/घंटा | कच्चे माल के निर्माण और प्रक्रिया मापदंडों में थोड़ा बदलाव |
| मुख्य मोटर शक्ति | 55 किलोवाट | इनोवेशन सर्वो मोटर |
| उत्पादन लाइन की गति | 3-12मी/मिनट | आवृत्ति समायोज्य, 15 मीटर/मिनट की न्यूनतम प्रवाह दर के साथ |
| कुल स्थापित शक्ति | लगभग 90 किलोवाट | सहायक उपकरण और हीटिंग पावर सहित |
| बिजली की खपत | लगभग 40 किलोवाट | स्थिर उत्पादन के दौरान वास्तविक बिजली की खपत |
| शीतलन प्रणाली | 9एम वैक्यूम शेपिंग + 9एम स्प्रे कूलिंग | सुनिश्चित करें कि पीई पाइप अच्छी तरह से बने हुए हैं और पूरी तरह से ठंडे हैं |
| काटने की सटीकता | ±1मिमी | Error Control of Constant Length Chipless Cutting |
| कार्यशील वोल्टेज | 380V/50Hz (तीन चरण) | ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है |
| डिवाइस की कुल लंबाई | लगभग 32 मीटर | ग्राहक की आवश्यकता के अनुसार उत्पादन लाइन को 22-24 मीटर लंबाई तक छोटा करने के लिए अनुकूलित किया जा सकता है |
उत्पाद विवरण

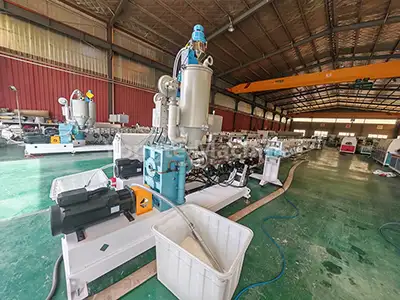

| 1. कच्चा माल प्रसंस्करण प्रणाली: | पीई सामग्री एक मिक्सर के भीतर एडिटिव्स (जैसे रंग मास्टरबैच) के साथ एक समान मिश्रण से गुजरती है। इसके बाद, मिश्रण को वैक्यूम फीडर के माध्यम से स्वचालित रूप से एक्सट्रूडर के सुखाने वाले हॉपर में ले जाया जाता है, जहां पीई सामग्री की नमी सामग्री को 0.1% या उससे नीचे बनाए रखने के लिए नमी को समाप्त कर दिया जाता है, जिससे उत्पाद की गुणवत्ता सुनिश्चित होती है। |
|

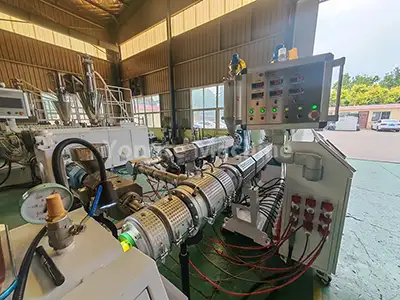

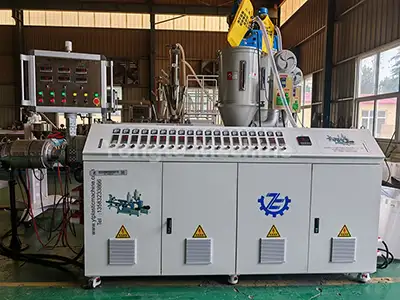

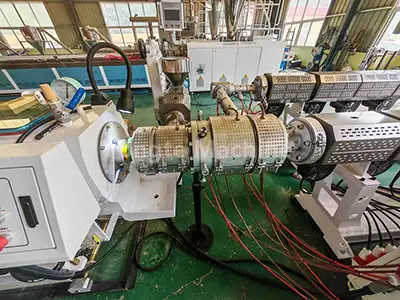

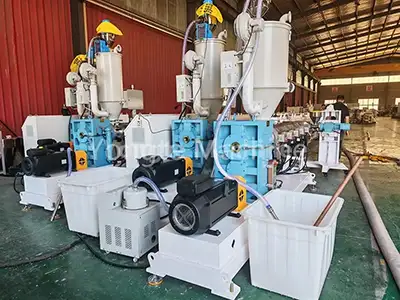

| 2. पीई पाइप एक्सट्रूडर: | सिस्टम SJ65/33 उच्च दक्षता वाले सिंगल-स्क्रू एक्सट्रूडर से सुसज्जित है, जिसमें 55KW ऊर्जा-बचत सर्वो मोटर शामिल है जो बिजली की खपत को लगभग 20% कम कर देता है। इसमें बढ़ी हुई ट्रांसमिशन दक्षता और सरलीकृत रखरखाव के लिए एक डायरेक्ट-ड्राइव गियरबॉक्स, नाइट्राइडिंग उपचार के साथ 38CrMoALA मिश्र धातु इस्पात से बना एक पहनने-प्रतिरोधी और संक्षारण-प्रतिरोधी स्क्रू बैरल, एक इन्फ्रारेड हीटिंग कॉइल का उपयोग करने वाला एक कुशल हीटिंग सिस्टम और एक ओमरोन तापमान नियंत्रक के साथ एक स्वचालित तापमान नियंत्रण प्रणाली भी शामिल है। |
|

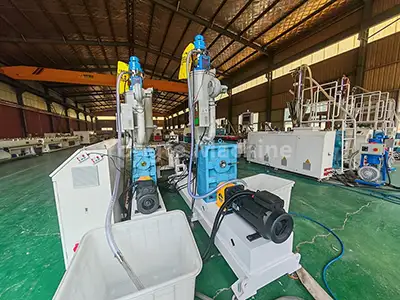

| 3. मार्किंग लाइन एक्सट्रूडर: | एसजे25 एक्सट्रूडर का उपयोग पीई पाइपों पर मार्किंग लाइनें छापने के लिए किया जाता है, जो ग्राहक विनिर्देशों के आधार पर एकल मार्किंग लाइन या एकाधिक मार्किंग लाइनें बनाने में सक्षम है। |
|
| 4. विशिष्ट पीई पाइप मोल्ड: | सामग्री की एक समान बाहर निकालना सुनिश्चित करने के लिए मोल्ड एक टोकरी या सर्पिल संरचना डाई हेड से सुसज्जित है। |
|

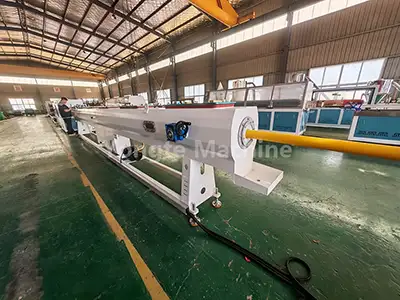

| 5. वैक्यूम कैलिब्रेशन टैंक: | आयामी परिशुद्धता की गारंटी के लिए ट्यूब ब्लैंक को वैक्यूम सोखना के माध्यम से तेजी से कैलिब्रेट किया जाता है, (वैक्यूम स्तर 0.06 से 0.08 एमपीए तक होता है। टैंक स्टेनलेस स्टील से बनाया गया है। |
|

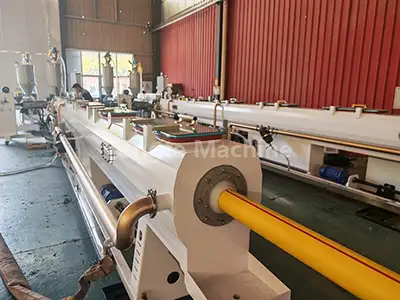

| 6. स्प्रे कूलिंग टैंक: | मल्टी-स्टेज स्प्रे कूलिंग तकनीक से लैस, यह टैंक पाइपों की तीव्र और समान शीतलन सुनिश्चित करने के लिए पानी का तापमान 20℃ से नीचे बनाए रखता है। स्टेनलेस स्टील से निर्मित, यह निरंतर, स्थिर संचालन के लिए उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है। |
|

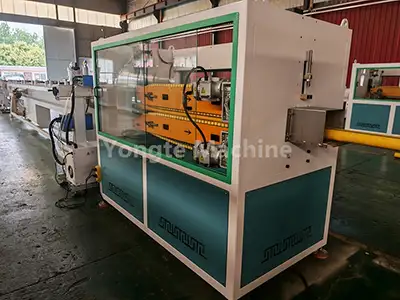

| 7. पुल-ऑफ ट्रैक्शन मशीन: | मशीन समान लंबाई और स्थिर उत्पादन सुनिश्चित करने के लिए लगातार गति (3-15 मीटर/मिनट) पर पाइप खींचती है। यह सटीक नियंत्रण प्रणालियों से सुसज्जित है जो कर्षण प्रक्रिया के दौरान लगातार तनाव बनाए रखती है, प्रभावी ढंग से पाइप विरूपण को रोकती है और आयामी सटीकता सुनिश्चित करती है। |
|

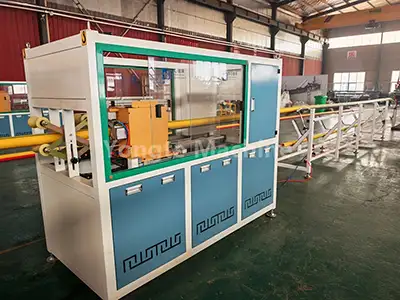

| 8. ग्रह कटर: | कटर चिकनी, गड़गड़ाहट मुक्त किनारों के साथ स्वचालित निश्चित-लंबाई, चिप-मुक्त काटने में सक्षम बनाता है, विशेष रूप से छोटे से मध्यम व्यास पीई पाइप के लिए अनुकूलित। इसका सटीक काटने का तंत्र लगातार लंबाई सटीकता सुनिश्चित करता है और उत्पादन के दौरान सामग्री अपशिष्ट को कम करता है। |
|

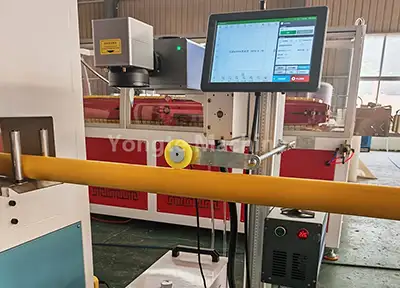

| 9. लेजर प्रिंटिंग मशीन: | मशीन वास्तविक समय में उत्पाद विनिर्देशों और बैच की जानकारी प्रदर्शित करने के लिए लेजर तकनीक का उपयोग करती है, जिससे उपभोग्य सामग्रियों की आवश्यकता समाप्त हो जाती है। |
|

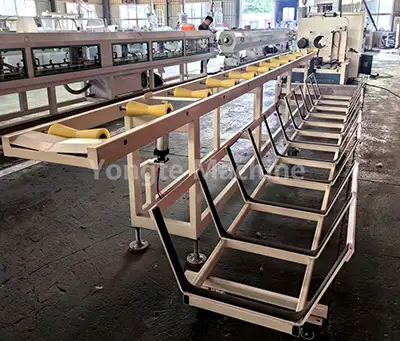

| 10. स्टैकिंग रैक: | रैक विभिन्न पाइप लंबाई और भंडारण आवश्यकताओं को समायोजित करने के लिए समायोज्य स्टैकिंग ऊंचाई और परत गिनती के साथ स्वचालित रूप से व्यवस्थित तरीके से तैयार पाइपों को ढेर करता है। एक मजबूत फ्रेम और एंटी-स्लिप डिज़ाइन के साथ निर्मित, यह स्थिर स्टैकिंग और तैयार उत्पादों की आसान हैंडलिंग सुनिश्चित करता है, जो उत्पादन के बाद भंडारण दक्षता को अनुकूलित करता है। |
|

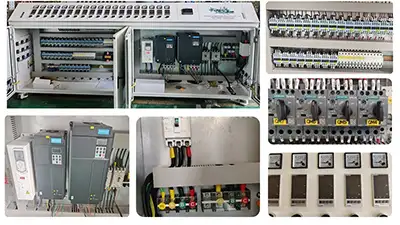

| 11. विद्युत नियंत्रण प्रणाली: | सिस्टम में एबीबी फ़्रीक्वेंसी कन्वर्टर्स, सीमेंस कॉन्टैक्टर, ओमरोन तापमान नियंत्रक और इनोवांस सर्वो नियंत्रक शामिल हैं। |
|
उत्पाद व्यवहार्यता
1. 16-63 मिमी पीई (पॉलीइथाइलीन) पाइप अपने उत्कृष्ट प्रदर्शन गुणों के लिए व्यापक रूप से पहचाने जाते हैं
(1) बेहतर संक्षारण प्रतिरोध सहित
(2) विश्वसनीय रिसावरोधी गुण
(3) पर्यावरण अनुकूल
(4) अति-लंबी सेवा जीवन (50 वर्ष तक)
2. एक बहुमुखी "बहुउद्देश्यीय" समाधान के रूप में, इन्हें बड़े पैमाने पर लागू किया जाता है

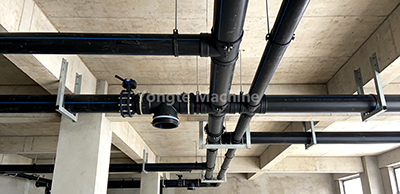

(1) निर्माण
(2) नगरपालिका इंजीनियरिंग

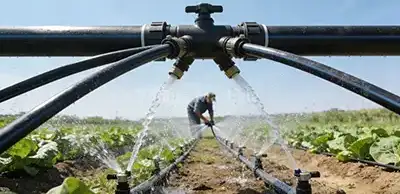

(3) कृषि सिंचाई
(4) औद्योगिक द्रव परिवहन क्षेत्र।
योंगटे मशीन के लाभ - मानवीय यांत्रिक डिजाइन और टिकाऊ गुणवत्ता
दशकों के नवाचार और उत्कृष्टता के प्रति प्रतिबद्धता के माध्यम से, हमारी कंपनी प्लास्टिक पाइप मशीनरी के लिए उच्च शक्ति, घर्षण प्रतिरोधी सामग्री का उपयोग करती है। हम हमेशा ग्राहकों के लिए गुणवत्तापूर्ण और टिकाऊ 16-63 मिमी पीई पाइप बनाने की मशीन का उत्पादन करते हैं। बार-बार संचालन में होने वाली टूट-फूट और गंभीर पर्यावरणीय क्षरण के खिलाफ लचीलापन सुनिश्चित करने के लिए ये तंत्र सावधानीपूर्वक फोर्जिंग और सख्त गुणवत्ता मूल्यांकन से गुजरते हैं।
| 1. मजबूत और टिकाऊ गियरबॉक्स | उच्च दक्षता वाली सर्वो मोटर: | 1. योंगटे अपनी मशीनों को उच्च गुणवत्ता वाले वर्टिकल डायरेक्ट-ड्राइव गियरबॉक्स से सुसज्जित करता है (1) उच्च संचरण दक्षता (2) मजबूत भार वहन क्षमता (3) स्थिर उत्पादन प्रदर्शन (4) अंतरिक्ष-बचत स्थापना डिजाइन (5) बेहतर सीलिंग (शून्य तेल रिसाव) (6) उत्कृष्ट ताप अपव्यय (7) आसान रखरखाव 2. हम प्रसिद्ध-ब्रांड सर्वो मोटर्स को अपनाते हैं जो बिजली की खपत को 15-20% तक कम कर देते हैं, जिनमें प्रमुख लाभ शामिल हैं (1) सटीक गति और टॉर्क नियंत्रण (2) तीव्र प्रतिक्रिया (3) कम कंपन (4) कम शोर (5) लंबी सेवा जीवन (6) न्यूनतम रखरखाव लागत (7) बुद्धिमान गति और आउटपुट विनियमन |
|
| 2. अत्यधिक स्वचालित संचालन प्रणाली | उन्नत विद्युत नियंत्रण प्रणाली: | 1. संपूर्ण पीई पाइप उत्पादन लाइन उच्च स्वचालन के लिए इंजीनियर की गई है (1) पूरी तरह से स्वचालित फीडिंग की सुविधा (2) सटीक तापमान नियंत्रण (3) स्वचालित कटाई (4) बुद्धिमान स्टैकिंग 2. हम पूरी तरह से एकीकृत स्वचालित उत्पादन लाइनों को सक्षम करने के लिए उन्नत स्वचालित सामग्री मिश्रण और खुराक प्रणाली भी प्रदान करते हैं 3. उच्च-प्रदर्शन सर्वो मोटर्स और पीएलसी-प्रोग्राम्ड नियंत्रण प्रणालियों को एकीकृत करके (1) गति सिंक्रनाइज़ेशन और स्वचालित पैरामीटर समायोजन जैसे वैकल्पिक कार्य उपलब्ध हैं 4. एबीबी इनवर्टर, सीमेंस कॉन्टैक्टर, ओमरोन तापमान नियंत्रक और सीमेंस पीएलसी सहित प्रीमियम घटकों से सुसज्जित (1) विद्युत नियंत्रण प्रणाली उपयोगकर्ता के अनुकूल संचालन के लिए डिज़ाइन की गई है (2) सरलीकृत रखरखाव (3) बढ़ी हुई सुरक्षा (4) सतत विश्वसनीयता |
|
| 3. ठोस स्टील प्लेट से तैयार किया गया मजबूत मशीन बेस | पहनने के लिए प्रतिरोधी पेंच और बैरल: | 1. पीई पाइप बनाने की मशीन का आधार हेवी-ड्यूटी ठोस स्टील प्लेट से बनाया गया है, जिसे सटीक आयाम और इष्टतम संतुलन सुनिश्चित करने के लिए सटीक सीएनसी काटने और पीसने के माध्यम से संसाधित किया जाता है - मशीन के दीर्घकालिक स्थिर संचालन का समर्थन करता है। (1) संक्षारण प्रतिरोध को बढ़ाने के लिए सामग्री या पानी के संपर्क में आने वाले सभी हिस्से 304 स्टेनलेस स्टील से बने होते हैं। (2) स्क्रू और बैरल विशिष्ट संसाधित सामग्रियों के अनुरूप अनुकूलित पहनने-प्रतिरोधी सामग्रियों से निर्मित होते हैं। 2. विनिर्माण के बाद, मशीनें उच्च गुणवत्ता वाली फिनिश के लिए एपॉक्सी पाउडर कोटिंग से गुजरती हैं - जो उत्कृष्ट जंग प्रतिरोध और लंबे समय तक चलने वाली रंग स्थिरता प्रदान करती है। |
|
| 4. व्यावसायिक मशीन परीक्षण और ऑन-साइट स्थापना सेवा: | 1. शिपमेंट से पहले, सभी मशीनें इष्टतम कार्यक्षमता और स्थिर संचालन सुनिश्चित करने के लिए कठोर प्रदर्शन परीक्षण से गुजरती हैं, उच्च गुणवत्ता वाले उत्पादों के निरंतर उत्पादन की गारंटी देती हैं। 2. हमारी पेशेवर इंजीनियरिंग टीम ग्राहक की सुविधा पर ऑन-साइट इंस्टॉलेशन सहायता और व्यापक ऑपरेटर प्रशिक्षण प्रदान करती है। |
|
| 5. 3-Year Warranty | Lifetime Technical Support: | 1. आपके उत्पादन कार्यों को पूरी तरह से सुरक्षित रखने के लिए, हम मुख्य उपकरण घटकों को कवर करते हुए 3 साल की वारंटी प्रदान करते हैं, जिससे वारंटी अवधि के दौरान चिंता मुक्त संचालन सुनिश्चित होता है। 2. वारंटी से परे, हम आजीवन तकनीकी सहायता सेवाएँ प्रदान करते हैं (1) स्थायी तकनीकी परामर्श सहित (2) वास्तविक स्पेयर पार्ट्स की आपूर्ति (3) और पेशेवर रखरखाव मार्गदर्शन - लंबी अवधि के लिए आपके व्यवसाय विकास में साथ देना। |
|
सफल मामले
योंगटे उच्च गुणवत्ता वाली, अत्याधुनिक प्लास्टिक पाइप मशीनरी का उत्पादन करने के लिए प्रतिबद्ध है। निरंतर शोधन के माध्यम से, योंगटे की 16-63 मिमी पीई पाइप बनाने की मशीन ने घरेलू और वैश्विक दोनों बाजारों में व्यापक प्रशंसा हासिल की है।
