फोर-कैविटी प्लास्टिक प्रोफ़ाइल एक्सट्रूज़न लाइन की असंतुलित एक्सट्रूज़न गति को हल करने के लिए तकनीकी समाधान

फोर-कैविटी प्लास्टिक प्रोफ़ाइल एक्सट्रूज़न लाइन की असंतुलित एक्सट्रूज़न गति को हल करने के लिए तकनीकी समाधान

चार-गुहा प्लास्टिक प्रोफ़ाइल एक्सट्रूज़न उत्पादन प्रक्रिया में, चार गुहाओं के बीच असंतुलित एक्सट्रूज़न गति एक आम तकनीकी समस्या है। यह समस्या सीधे तौर पर असंगत उत्पाद आयामी सटीकता, असमान दीवार की मोटाई, दोषपूर्ण प्रोफाइल और कम उत्पादन उपज का कारण बनेगी, जो बड़े पैमाने पर उत्पादन की स्थिरता और दक्षता को गंभीर रूप से प्रतिबंधित करेगी। ग्राहकों की वास्तविक उत्पादन सामग्री और उत्पाद विशिष्टताओं के आधार पर, योंगटे इंजीनियरिंग टीम ने चार-गुहा प्रोफाइल की असंगत ऑपरेटिंग गति की समस्या को पूरी तरह से हल करने के लिए एक लक्षित पेशेवर अनुकूलित डाई और सहायक सिस्टम डिज़ाइन योजना विकसित की है, जिससे चार-गुहा एक्सट्रूज़न लाइनों के उच्च-सटीक, स्थिर और तुल्यकालिक उत्पादन का एहसास होता है।

1. तकनीकी समस्याओं की पृष्ठभूमि

2. व्यावसायिक अनुकूलित डिज़ाइन योजना

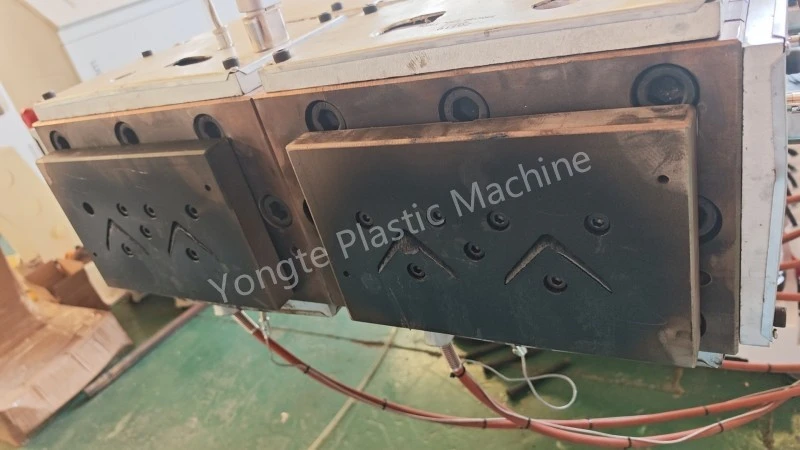

2.1 स्वतंत्र तापमान नियंत्रण के साथ दोहरी डाई बॉडी संरचना

मूल अभिन्न चार-गुहा डाई बॉडी को अनुकूलित किया गया हैदोहरी स्वतंत्र डाई बॉडी संरचना, प्रत्येक डाई बॉडी दो एक्सट्रूज़न गुहाओं से सुसज्जित है। डाई बॉडी के दो सेट संरचनात्मक डिजाइन और तापमान नियंत्रण प्रणाली में पूरी तरह से स्वतंत्र हैं। प्रत्येक डाई बॉडी को एक स्वतंत्र हीटिंग मॉड्यूल और तापमान नियंत्रण इकाई के साथ कॉन्फ़िगर किया गया है, जो अलग-अलग सटीक तापमान समायोजन और निरंतर तापमान नियंत्रण का एहसास कर सकता है। यह डिज़ाइन अभिन्न डाई तापमान विचलन के कारण असंगत पिघल तरलता की समस्या को प्रभावी ढंग से हल करता है, स्रोत से प्रत्येक गुहा की प्लास्टिक पिघलने की स्थिति को स्थिर करता है, और विभिन्न डाई निकायों के बीच गति अंतर के मूल कारण को समाप्त करता है।

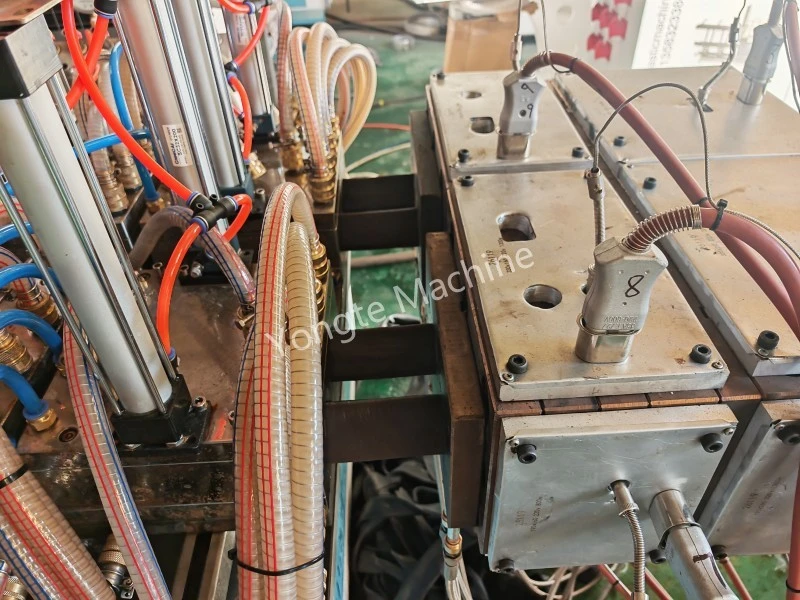

2.2 सिंगल डाई बॉडी के लिए स्वतंत्र प्रवाह समायोजन तंत्र

प्रत्येक स्वतंत्र डाई बॉडी एक विशेष प्रवाह समायोजन नट डिवाइस से सुसज्जित है। छोटे प्रवाह अंतर और असेंबली त्रुटियों के कारण एक ही एकल डाई बॉडी के अंदर दो गुहाओं के गति विचलन के लिए, प्रवाह समायोजन नट के माध्यम से ऑन-लाइन ठीक समायोजन का एहसास किया जा सकता है। एकल गुहा के पिघले हुए फीडिंग प्रवाह को सटीक रूप से समायोजित करके, एक ही डाई बॉडी में दो गुहाओं की एक्सट्रूज़न गति को पूरी तरह से समकालिक रखा जा सकता है, जिससे कैविटी गति के सूक्ष्म-स्तरीय अंशांकन का एहसास होता है और एक्सट्रूज़न आउटपुट की एकरूपता सुनिश्चित होती है और एक ही समूह में प्रत्येक गुहा की गति बनती है।

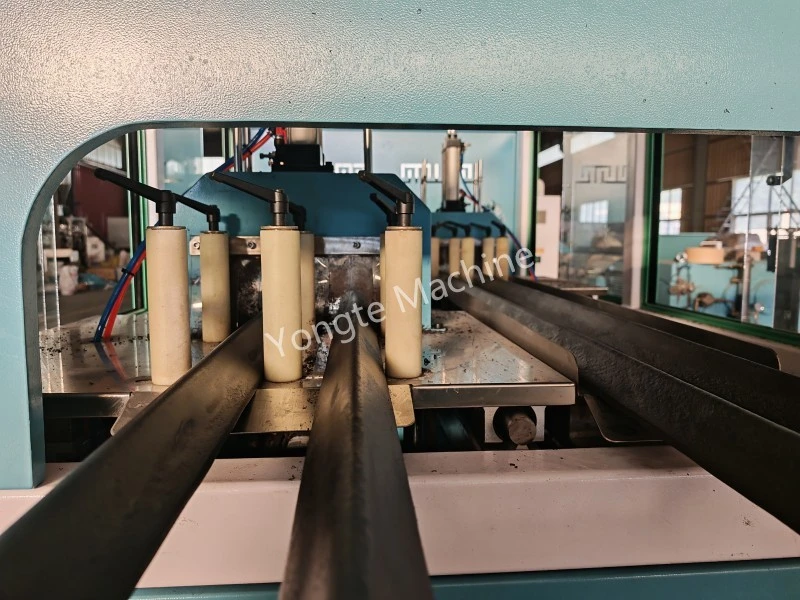

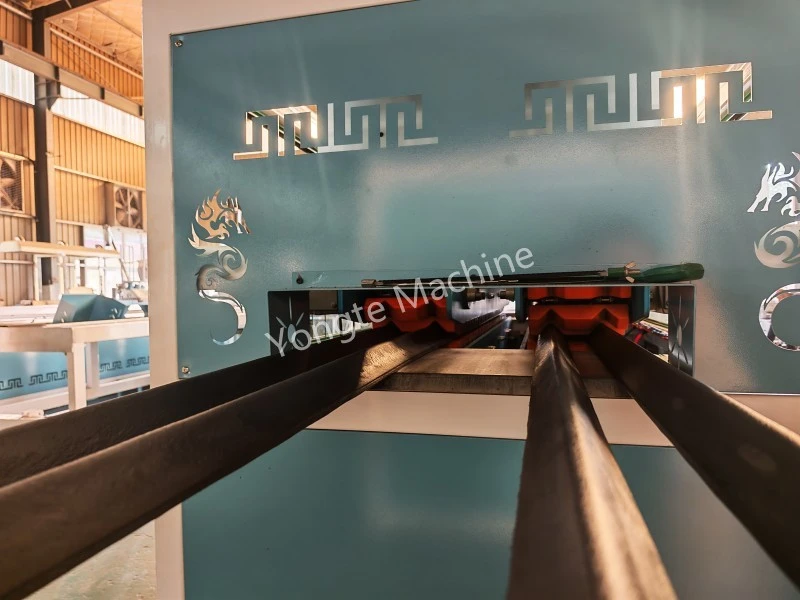

2.3 दोहरी स्वतंत्र कर्षण गति नियंत्रण प्रणाली

स्वतंत्र ट्रैक्शन सिस्टम के दोहरे सेट को दोहरी डाई बॉडी और डबल-ग्रुप कैविटी लेआउट से मेल खाने के लिए कॉन्फ़िगर किया गया है। एक साथ चार गुहाओं को चलाने वाले पारंपरिक एकल कर्षण मोड से भिन्न, कर्षण उपकरण के दो सेट अलग-अलग गति नियंत्रण कार्यक्रमों के साथ स्वतंत्र रूप से संचालित होते हैं। सिस्टम स्वतंत्र रूप से दो-गुहा प्रोफाइल के दो समूहों की कर्षण गति को दो मरने वाले निकायों की वास्तविक एक्सट्रूज़न गति के अनुसार समायोजित कर सकता है, एक्सट्रूज़न गति और कर्षण गति के गतिशील मिलान को महसूस कर सकता है, अतुल्यकालिक कर्षण के कारण प्रोफाइल स्ट्रेचिंग, संकोचन और आयामी विचलन से बच सकता है, और आगे चार गुहाओं की समग्र गति स्थिरता सुनिश्चित कर सकता है।

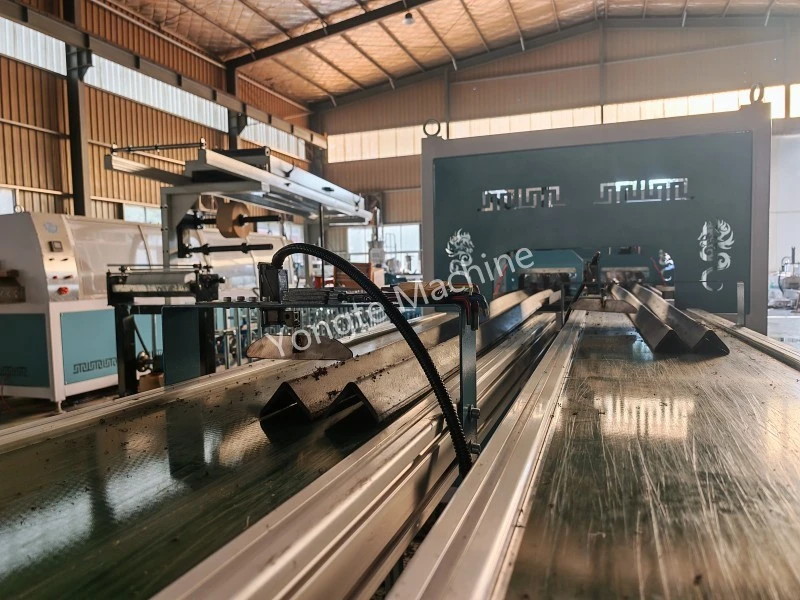

2.4 स्वतंत्र निश्चित-लंबाई काटने की प्रणाली

दोहरे समूह एक्सट्रूज़न और ट्रैक्शन संरचना के अनुरूप, स्वतंत्र कटिंग सिस्टम के दो सेट अलग-अलग निश्चित लंबाई वाले कटिंग ऑपरेशन के लिए सुसज्जित हैं। प्रत्येक कटिंग सिस्टम स्वतंत्र रूप से प्रोफाइल के संबंधित समूह की चलने की गति और फीडिंग स्ट्रोक को ट्रैक और मेल खाता है। स्वतंत्र कटिंग नियंत्रण मोड मामूली गति अंतर के साथ प्रोफाइल की एकीकृत कटिंग के कारण होने वाली कटिंग त्रुटि और लंबाई की असंगतता को समाप्त करता है, प्रत्येक कैविटी प्रोफाइल की निश्चित लंबाई की कटिंग सटीकता सुनिश्चित करता है, और उत्पाद योग्यता दर में सुधार करता है।

2.5 मिलान स्वचालित संदेश और स्टैकिंग प्रणाली

स्वतंत्र संदेशवाहक और स्टैकिंग रैक के दो सेट कॉन्फ़िगर किए गए हैं, जो दोहरी कटिंग सिस्टम से सटीक रूप से मेल खाते हैं। काटने वाले उपकरण द्वारा निश्चित-लंबाई काटने के पूरा होने के बाद, संदेश और स्टैकिंग उपकरण स्वचालित रूप से प्रोफाइल के संबंधित समूह की सामग्री प्राप्त करने, संदेश देने और स्टैकिंग कार्य को पूरा करता है। संदेश प्रणाली का तुल्यकालिक और स्वतंत्र संचालन विभिन्न गुहा प्रोफाइलों की अतुल्यकालिक गति के कारण होने वाले सामग्री संचय, बाहर निकालना और संदेश देने के भ्रम से बचाता है, संपूर्ण उत्पादन लाइन के सुचारू और निरंतर संचालन को सुनिश्चित करता है, और स्वचालित और व्यवस्थित उत्पादन का एहसास कराता है।

3. तकनीकी लाभ और उत्पादन प्रभाव

ऑन-साइट उत्पादन सत्यापन के बाद, यह अनुकूलित डिज़ाइन प्रभावी ढंग से आयामी सहिष्णुता को कम करता है और चार-गुहा प्रोफाइल की दोष दर को कम करता है, एक्सट्रूज़न लाइन की समग्र उत्पादन स्थिरता और उत्पादन दक्षता में सुधार करता है, और विभिन्न प्लास्टिक प्रोफाइल के दीर्घकालिक और उच्च मात्रा मानकीकृत उत्पादन के लिए उपयुक्त है।
