लकड़ी-प्लास्टिक मिश्रित दरवाजे की सतहों के पीलेपन, धारियाँ और भंगुरता की दरार के लिए व्यावसायिक समाधान
लकड़ी-प्लास्टिक मिश्रित दरवाजे की सतहों के पीलेपन, धारियाँ और भंगुरता की दरार के लिए व्यावसायिक समाधान

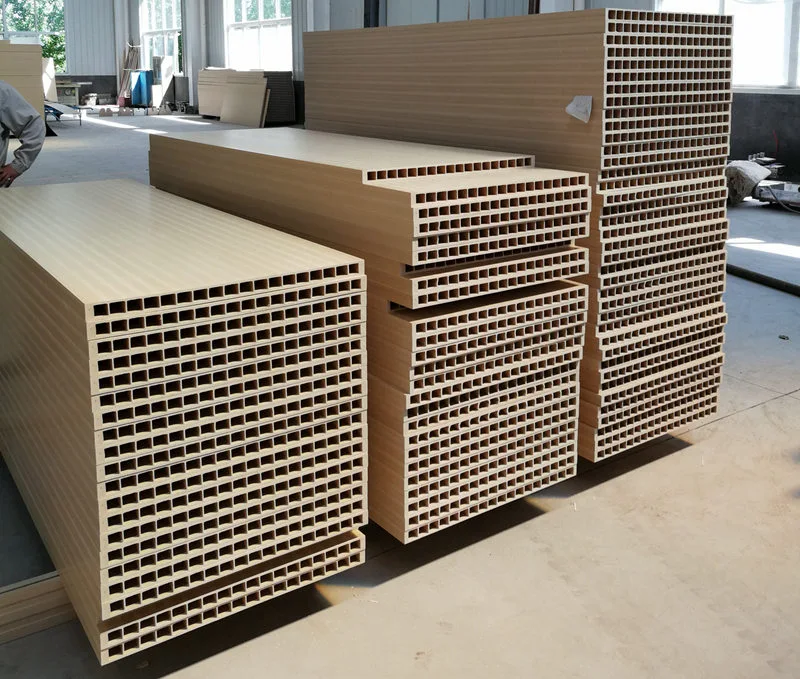

लकड़ी-प्लास्टिक कम्पोजिट (डब्ल्यूपीसी) दरवाजे अपने उत्कृष्ट पर्यावरणीय प्रदर्शन, नमी प्रतिरोध, संक्षारण प्रतिरोध और अनुकूलन योग्य मोल्डिंग विशेषताओं के कारण भवन सजावट उद्योग में व्यापक रूप से पसंद किए जाते हैं। हालांकि, उत्पादन और अनुप्रयोग के दौरान अक्सर पीलापन, अनियमित धारियाँ और भंगुर दरार जैसे सतह दोष होते हैं, जो डब्ल्यूपीसी दरवाजा उत्पादों की सतह सौंदर्यशास्त्र, संरचनात्मक स्थिरता और सेवा जीवन को गंभीर रूप से प्रभावित करते हैं। वर्षों के फ्रंट-लाइन अनुसंधान एवं विकास और उत्पादन इंजीनियरिंग अनुभव के आधार पर, YONGTE इंजीनियरों ने सामान्य दोषों के मूल कारणों का व्यवस्थित रूप से विश्लेषण किया है और उद्योग संदर्भ और कार्यान्वयन के लिए लक्षित तकनीकी अनुकूलन समाधान तैयार किए हैं।
1. डब्ल्यूपीसी दरवाजे की सतह के पीलेपन का समाधान
सतह का पीलापन डब्ल्यूपीसी दरवाजों की सबसे आम गुणवत्ता समस्याओं में से एक है, जो मुख्य रूप से पॉलिमर सब्सट्रेट्स के थर्मल ऑक्सीडेटिव गिरावट, सहायक प्रणालियों की अपर्याप्त स्थिरता और एक्सट्रूज़न और मोल्डिंग के दौरान अनुचित प्रसंस्करण तापमान नियंत्रण के कारण होता है। लंबे समय तक उच्च तापमान प्रसंस्करण से प्लास्टिक घटकों की उम्र बढ़ने और मलिनकिरण में तेजी आएगी, जबकि स्टेबलाइजर्स और स्नेहक के बेमेल होने से पीलेपन के दोष और बढ़ जाएंगे।
लक्षित अनुकूलन समाधान इस प्रकार हैं:
- प्रसंस्करण तापमान में कमी: एक्सट्रूज़न और मोल्डिंग उपकरण के प्रत्येक अनुभाग की तापमान सेटिंग को अनुकूलित करें, समग्र प्रसंस्करण तापमान को उचित रूप से कम करें, स्थानीय ओवरहीटिंग मृत क्षेत्रों को खत्म करें, लंबे समय तक उच्च तापमान की स्थिति के तहत डब्ल्यूपीसी सामग्रियों के थर्मल अपघटन और ऑक्सीकरण मलिनकिरण से बचें, और मूल रूप से थर्मल पीलेपन को कम करें।
- पूरक थर्मल स्टेबलाइजर्स: सामग्री सूत्र अनुपात के अनुसार उच्च दक्षता वाले मिश्रित थर्मल स्टेबलाइजर्स जोड़ें, मूल सूत्र की अपर्याप्त स्थिरता को पूरा करें, प्रसंस्करण और उपयोग के दौरान बहुलक सामग्री की आणविक श्रृंखला गिरावट और ऑक्सीकरण प्रतिक्रिया को प्रभावी ढंग से रोकें, और उत्पादों के विरोधी पीले और विरोधी बुढ़ापे प्रदर्शन को बढ़ाएं।
- आंतरिक और बाहरी स्नेहक अनुपात को अनुकूलित करें: सहायक सूत्र में आंतरिक स्नेहक और बाहरी स्नेहक के अनुपात को समायोजित करें। एक उचित स्नेहक मिलान डिग्री सामग्री की तरलता में सुधार कर सकती है, सामग्री प्रसंस्करण के दौरान अत्यधिक घर्षण और कतरनी बल के कारण होने वाली स्थानीय ओवरहीटिंग से बच सकती है, और घर्षण थर्मल गिरावट के कारण होने वाले पीलेपन को रोक सकती है।
2. डब्ल्यूपीसी दरवाजे की सतह की धारियों का समाधान
सतह की धारियाँ डब्ल्यूपीसी दरवाजा उत्पादों की सतह पर अनियमित रंग की धारियों और बनावट के अंतर को संदर्भित करती हैं, जो मुख्य रूप से उत्पादन प्रक्रिया में असमान सामग्री मिश्रण और अपर्याप्त प्लास्टिककरण से उत्पन्न होती हैं। कच्चे माल के अपूर्ण मिश्रण से सामग्री के असंगत स्थानीय घटक अनुपात होते हैं, जबकि अपर्याप्त प्लास्टिककरण लकड़ी के पाउडर और प्लास्टिक सब्सट्रेट्स के असमान पिघलने और बंधन का कारण बनता है, अंततः उत्पाद की सतह पर स्पष्ट लकीर दोष बनाता है।
मुख्य सुधार उपाय मिश्रण और शोधन प्रक्रिया को उन्नत करना और स्क्रू गति की मिलान डिग्री को अनुकूलित करना है:
- सामग्री मिश्रण और शोधन प्रभाव में सुधार करें: मिश्रण प्रक्रिया मापदंडों को अनुकूलित करें, मिश्रण समय, मिश्रण गति और फीडिंग अनुक्रम को समायोजित करें, लकड़ी के पाउडर, प्लास्टिक कणों, स्टेबलाइजर्स, स्नेहक और अन्य योजकों का एक समान फैलाव सुनिश्चित करें, घटक समूहन और स्थानीय सूत्र विचलन से बचें, और असमान कच्चे माल मिश्रण के कारण होने वाली धारियों को खत्म करें।
- स्क्रू गति मिलान को अनुकूलित करें: सामग्री सूत्र और उत्पादन आउटपुट के अनुसार स्क्रू गति का मिलान करें, बेमेल गति के कारण होने वाली अपर्याप्त प्लास्टिककरण की समस्या को हल करें, सुनिश्चित करें कि सामग्री पूर्ण पिघलने, समान प्लास्टिककरण और स्क्रू बैरल में स्थिर बाहर निकालना प्राप्त करती है, सामग्री मोल्डिंग की स्थिरता में सुधार करती है, और सतह की लकीर के दोषों को मिटा देती है।
3. डब्ल्यूपीसी दरवाजे की भंगुरता और दरार का समाधान
डब्ल्यूपीसी दरवाजों की भंगुर दरार में सतह की महीन दरारें और संरचनात्मक भंगुर फ्रैक्चर शामिल हैं, जो सीधे उत्पादों की यांत्रिक शक्ति और सेवा स्थायित्व को कम करता है। यह दोष मुख्य रूप से तीन प्रमुख कारकों से प्रेरित है: प्रसंस्करण में अत्यधिक कतरनी बल, अत्यधिक प्रसंस्करण तापमान और अत्यधिक भराव जोड़। अत्यधिक कतरनी बल और उच्च तापमान सामग्री की आंतरिक आणविक संरचना को नुकसान पहुंचाएगा और कठोरता को कम करेगा, जबकि अत्यधिक अकार्बनिक भराव बहुलक सब्सट्रेट और लकड़ी के फाइबर के बीच संबंध बल को कमजोर कर देगा, जिसके परिणामस्वरूप खराब लचीलापन और उत्पाद में आसानी से टूटना होगा।
सूत्र और प्रक्रिया के लिए लक्षित समायोजन योजनाएँ इस प्रकार हैं:
- प्रसंस्करण कतरनी बल और तापमान मापदंडों को अनुकूलित करें: सामग्री पर अत्यधिक कतरनी बल से बचने के लिए पेंच संरचना और ऑपरेटिंग मापदंडों को समायोजित करें; लंबे समय तक उच्च तापमान के कारण सामग्री की थर्मल उम्र बढ़ने और आणविक श्रृंखला फ्रैक्चर को रोकने के लिए प्रमुख वर्गों के प्रसंस्करण तापमान को उचित रूप से कम करें, ताकि डब्ल्यूपीसी सामग्री की कठोरता और प्रभाव प्रतिरोध में सुधार हो सके।
- भराव जोड़ने की मात्रा को नियंत्रित करें: अकार्बनिक भराव और लकड़ी के पाउडर के सूत्र अनुपात को अनुकूलित करें, अत्यधिक भराव जोड़ को कम करें, पॉलिमर मैट्रिक्स और फाइबर भराव के बीच प्रभावी संबंध सुनिश्चित करें, उत्पाद की आंतरिक कॉम्पैक्टनेस और लचीलेपन में सुधार करें, और अत्यधिक भराव के कारण होने वाली भंगुर क्रैकिंग समस्या का समाधान करें।
- समग्र सूत्र को व्यापक रूप से अनुकूलित करें: भराव और प्रक्रिया मापदंडों को समायोजित करने के आधार पर उचित रूप से सख्त संशोधक जोड़ें, डब्ल्यूपीसी सामग्रियों की कठोरता और कठोरता को और संतुलित करें, मोल्डिंग के दौरान उत्पन्न आंतरिक तनाव को खत्म करें, और मूल रूप से तैयार दरवाजों के भंगुर क्रैकिंग दोषों को रोकें।
4. निष्कर्ष
डब्ल्यूपीसी दरवाजों की सामान्य सतह गुणवत्ता दोष कच्चे माल के फार्मूले, सहायक मिलान और उत्पादन प्रक्रिया मापदंडों से निकटता से संबंधित हैं। पीलापन थर्मल ऑक्सीकरण और सहायक बेमेल पर हावी है, धारियाँ असमान मिश्रण और अपर्याप्त प्लास्टिककरण के कारण होती हैं, और भंगुर दरार मुख्य रूप से अत्यधिक कतरनी, अत्यधिक तापमान और अनुचित भराव खुराक के कारण होती है। लक्षित तापमान समायोजन, सूत्र अनुकूलन, प्रक्रिया पैरामीटर मिलान और मिश्रण प्रक्रिया उन्नयन के माध्यम से, उपरोक्त दोषों को प्रभावी ढंग से समाप्त किया जा सकता है, ताकि डब्ल्यूपीसी दरवाजा उत्पादों की सतह की गुणवत्ता, यांत्रिक प्रदर्शन और बाजार प्रतिस्पर्धात्मकता में उल्लेखनीय सुधार हो सके।
सम्बंधित खबर
- सफल कमीशनिंग के बाद जॉर्डन को 4 कैविटी प्लास्टिक प्रोफ़ाइल उत्पादन लाइन की डिलीवरी
- फोर-कैविटी प्लास्टिक प्रोफ़ाइल एक्सट्रूज़न लाइन की असंतुलित एक्सट्रूज़न गति को हल करने के लिए तकनीकी समाधान
- 4 कैविटी पुनर्नवीनीकरण प्लास्टिक प्रोफ़ाइल एक्सट्रूज़न मशीन 8 मीटर/मिनट की उच्च गति तक पहुंचती है
- डब्ल्यूपीसी एक्सट्रूडर उत्पादन समस्याओं का समाधान
- योंगटे डब्ल्यूपीसी मशीन में किस सामग्री का उपयोग किया जा सकता है?
- अपशिष्ट कपड़ा पुनर्चक्रण उत्पादन लाइन का सफलतापूर्वक परीक्षण किया गया
मुझे संदेश दे देना
