योंगटे एक्सट्रूडर इलेक्ट्रिकल कंट्रोल कैबिनेट ने गुणवत्ता और डिज़ाइन को अनुकूलित किया

योंगटे एक्सट्रूडर विद्युत नियंत्रण कैबिनेट: लाभ और मुख्य विशेषताएं

समग्र संरचना एवं लेआउट

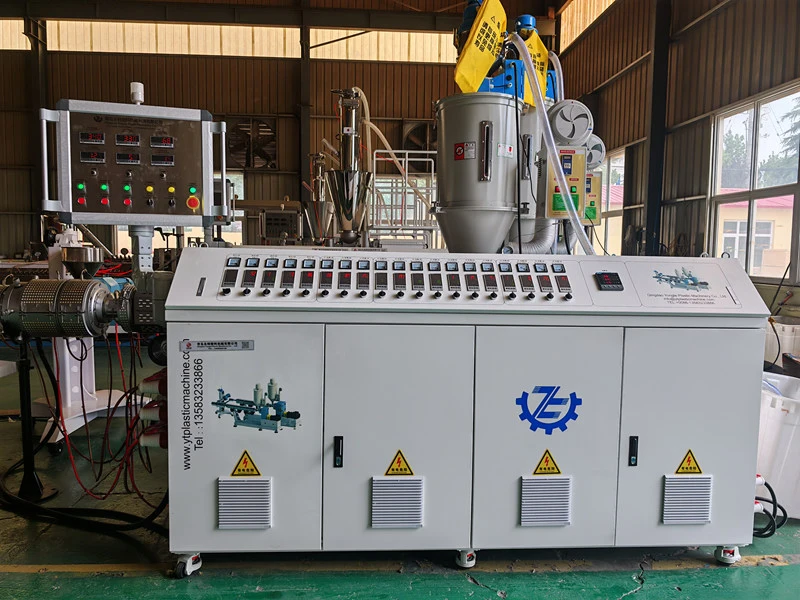

प्लास्टिक एक्सट्रूडर के लिए योंगटे विद्युत नियंत्रण कैबिनेट एक औद्योगिक-ग्रेड नियंत्रण प्रणाली है जिसे विशेष रूप से योंगटे प्लास्टिक एक्सट्रूज़न लाइनों के लिए डिज़ाइन किया गया है। यह संपूर्ण एक्सट्रूज़न सिस्टम के लिए बिजली वितरण, तर्क नियंत्रण, सिग्नल ट्रांसमिशन और सुरक्षा सुरक्षा प्रदान करता है।

लेआउट डिज़ाइन हाइलाइट्स

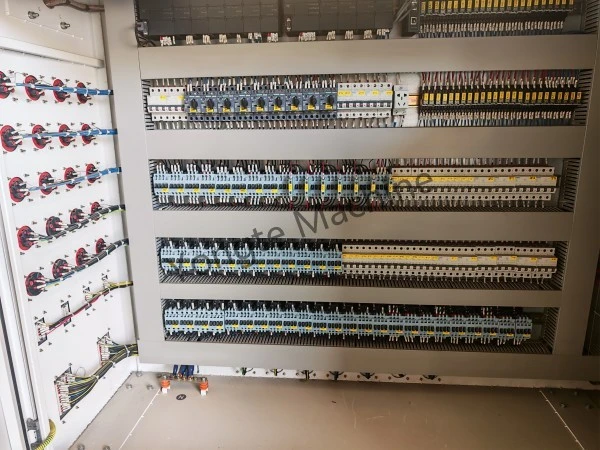

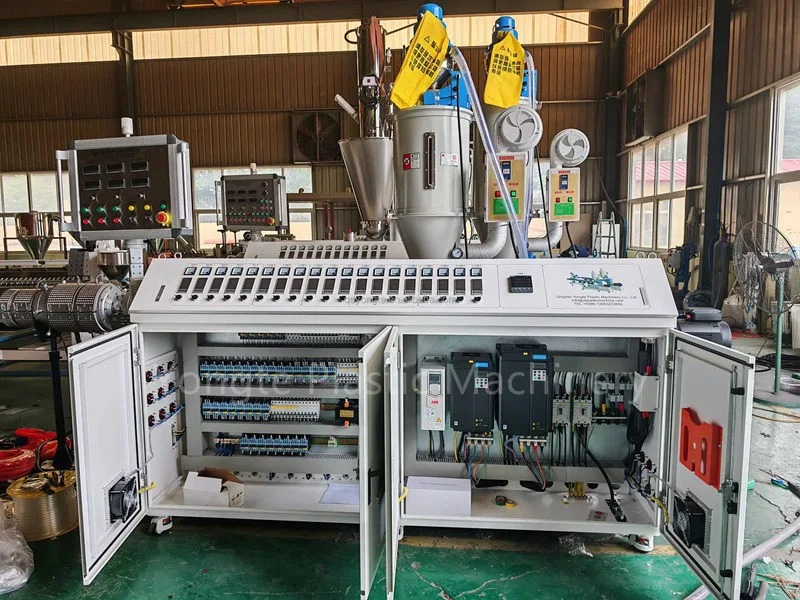

- स्तरित मॉड्यूलर लेआउट: कैबिनेट में एक बहु-परत क्षैतिज ज़ोनिंग डिज़ाइन है, जो ऊपर से नीचे तक निम्नानुसार व्यवस्थित है:

- शीर्ष परत: पीएलसी और नियंत्रण मॉड्यूल; टर्मिनल ब्लॉक (सिग्नल वायरिंग क्षेत्र)

- मध्य परत: मुख्य सर्किट ब्रेकर, शाखा वायु स्विच, संपर्ककर्ता/रिले समूह

- निचली परत: उच्च-घनत्व मध्यवर्ती रिले; टर्मिनल ब्लॉक (आई/ओ सिग्नल क्षेत्र)

- बाईं ओर: केबल इनलेट/आउटलेट टर्मिनल; ग्राउंडिंग और इक्विपोटेंशियल बॉन्डिंग टर्मिनल

- बिजली और नियंत्रण सर्किट की स्पष्ट ज़ोनिंग और भौतिक पृथक्करण: विद्युत चुम्बकीय हस्तक्षेप को खत्म करने और रखरखाव को सरल बनाने के लिए उच्च-वर्तमान बिजली घटकों (जैसे, मुख्य ब्रेकर, संपर्ककर्ता) को कम वोल्टेज नियंत्रण तत्वों (जैसे, रिले, सिग्नल टर्मिनल ब्लॉक) से भौतिक रूप से अलग किया जाता है।

- मानकीकृत वायरिंग और प्रीमियम शिल्प कौशल: बिजली और नियंत्रण सर्किट के लिए सभी केबल रंग-कोडित (औद्योगिक मानकों के अनुसार - लाल (एल 1), नीला (एल 2), पीला (एल 3), काला (तटस्थ), और हरा/पीला (जमीन) हैं। टर्मिनल ब्लॉक समान रूप से क्रमांकित हैं, और वायरिंग व्यवस्थित और सुरक्षित है, जो औद्योगिक विद्युत प्रतिष्ठानों के लिए कठोर आवश्यकताओं को पूरा करती है।

1. मुख्य लाभ और तकनीकी विशेषताएं

उच्च विश्वसनीयता एवं सुरक्षा

- व्यापक सुरक्षा प्रणाली:

मल्टी-स्टेज एयर स्विच और सर्किट ब्रेकर मुख्य बिजली आपूर्ति और व्यक्तिगत शाखा भार दोनों के लिए समन्वित अधिभार, शॉर्ट-सर्किट और अवशिष्ट-वर्तमान (रिसाव) सुरक्षा प्रदान करते हैं - कैस्केडिंग विफलताओं को रोकते हैं और सिस्टम-व्यापी परिचालन निरंतरता सुनिश्चित करते हैं।

हाई-वोल्टेज चेतावनी लेबल कैबिनेट के बाहरी हिस्से पर चिपकाए जाते हैं, और कैबिनेट दरवाजे में एक सुरक्षा इंटरलॉक शामिल होता है जो खुलने पर स्वचालित रूप से बिजली काट देता है - जीबी/टी 5226.1 और अन्य अंतरराष्ट्रीय औद्योगिक सुरक्षा मानकों के साथ पूरी तरह से अनुपालन।

कैबिनेट बेस पर एक स्वतंत्र ग्राउंडिंग कॉपर बसबार स्थापित किया गया है, जो स्थैतिक निर्वहन और रिसाव के खतरों को कम करने के लिए सभी आंतरिक उपकरणों के बाड़ों की विश्वसनीय, कम-प्रतिबाधा ग्राउंडिंग सुनिश्चित करता है।

- हाई-स्पेक घटक चयन:

मुख्य घटक - जिनमें सर्किट ब्रेकर, कॉन्टैक्टर और रिले शामिल हैं - प्रमुख औद्योगिक-ग्रेड निर्माताओं (जैसे, सीमेंस, श्नाइडर इलेक्ट्रिक, चिंट) से प्राप्त किए जाते हैं, जिन्हें लगातार स्टार्ट-स्टॉप चक्र और विद्युत चुम्बकीय हस्तक्षेप के तहत असाधारण स्थायित्व के लिए चुना जाता है, जो निर्बाध 24/7 एक्सट्रूडर ऑपरेशन का समर्थन करता है।

टर्मिनल ब्लॉक मजबूत, कंपन-प्रतिरोधी कनेक्शन सुनिश्चित करने के लिए उच्च-वर्तमान स्प्रिंग-क्लैंप या स्क्रू-प्रकार के डिज़ाइन का उपयोग करते हैं - लंबे-चक्र, उच्च-लोड ऑपरेशन के दौरान ढीलेपन, आर्किंग या थर्मल गिरावट के जोखिम को कम करते हैं।

मॉड्यूलैरिटी और स्केलेबिलिटी

- मानकीकृत मॉड्यूलर डिज़ाइन:

पावर और नियंत्रण सर्किट दोनों मानकीकृत मॉड्यूलर आर्किटेक्चर का पालन करते हैं, जो विविध योंगटे एक्सट्रूडर कॉन्फ़िगरेशन में तेजी से अनुकूलन को सक्षम करते हैं - जिसमें (सिंगल-स्क्रू, ट्विन-स्क्रू, और विभिन्न मोटर पावर रेटिंग वाले मॉडल शामिल हैं - और भविष्य के उत्पादन लाइन अपग्रेड (उदाहरण के लिए, सहायक फीडिंग सिस्टम, स्वचालित वर्कस्टेशन, या इनलाइन गुणवत्ता निगरानी) के निर्बाध एकीकरण की सुविधा प्रदान करते हैं।

- पर्याप्त आरक्षित स्थान:

कैबिनेट में उदार आरक्षित टर्मिनल ब्लॉक स्थिति और माउंटिंग स्पेस शामिल है, जो ग्राहक-विशिष्ट आवश्यकताओं को समायोजित करने के लिए I/O सिग्नल और पावर सर्किट के लचीले विस्तार की अनुमति देता है - जैसे कि ग्रेविमेट्रिक मीटरिंग फीडर, वास्तविक समय ऑनलाइन सेंसर, या स्वचालित स्क्रीन परिवर्तक।

हस्तक्षेप-विरोधी और परिचालन स्थिरता

- ईएमसी-संगत डिज़ाइन:

बिजली और नियंत्रण तारों के बीच सख्त भौतिक पृथक्करण, संवेदनशील संकेतों के लिए परिरक्षित केबलों का उपयोग, और एक अनुकूलित ग्राउंडिंग टोपोलॉजी उच्च-शक्ति उपकरणों (जैसे, इनवर्टर, मोटर्स) द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से दबाती है, जिससे पीएलसी, सेंसर और एचएमआई डिस्प्ले का स्थिर, शोर-मुक्त संचालन सुनिश्चित होता है।

- थर्मल प्रबंधन और पर्यावरण अनुकूलनशीलता:

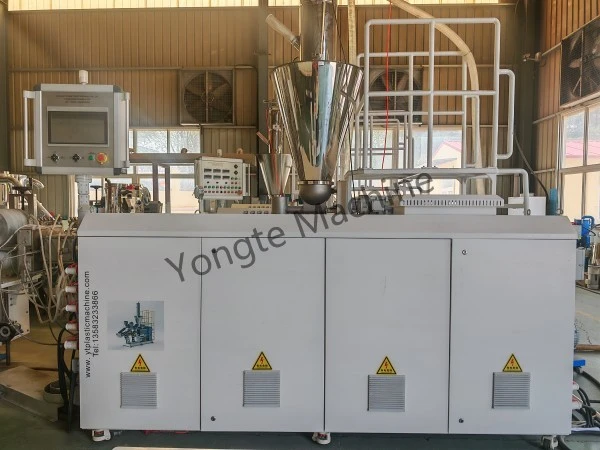

कैबिनेट दरवाजे और साइड पैनल में एकीकृत वेंटिलेशन लूवर्स प्राकृतिक संवहन शीतलन को बढ़ावा देते हैं, आंतरिक घटकों के लिए इष्टतम ऑपरेटिंग तापमान बनाए रखते हैं और थर्मल उम्र बढ़ने को रोकते हैं।

एक धूल-सील कैबिनेट डिजाइन - जिसमें गैसकेटेड दरवाजे और सीलबंद केबल प्रविष्टियां शामिल हैं - धूल, तेल धुंध और यांत्रिक कंपन की विशेषता वाले कारखाने के वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करती है, जिससे घटक सेवा जीवन का विस्तार होता है।

संचालन एवं रखरखाव में आसानी

- सहज मानव-मशीन इंटरेक्शन:

कैबिनेट बाहरी हिस्से पर एक अंतर्निर्मित टचस्क्रीन ऑपरेटर पैनल वास्तविक समय की निगरानी और महत्वपूर्ण एक्सट्रूज़न मापदंडों के एक-टच समायोजन को सक्षम बनाता है - जिसमें बैरल तापमान, स्क्रू गति, पिघल दबाव और आउटपुट दर शामिल है - ऑपरेटर दक्षता के लिए अनुकूलित एक स्पष्ट, उपयोगकर्ता के अनुकूल इंटरफ़ेस के साथ।

- तेज़ रखरखाव डिज़ाइन:

सभी घटकों और टर्मिनल ब्लॉकों को समान रूप से लेबल किया गया है और आधिकारिक विद्युत योजनाओं के लिए क्रॉस-रेफ़र किया गया है - जिससे तेजी से दोष निदान और समाधान सक्षम हो सके।

स्तरित भौतिक लेआउट तकनीशियनों को व्यापक डिस्सेप्लर के बिना दोषपूर्ण सर्किट को अलग करने और उन तक पहुंचने की अनुमति देता है, जिससे अनियोजित डाउनटाइम में काफी कमी आती है।

समर्पित बाईं ओर का केबल इनलेट ज़ोन सुरक्षित केबल एंकरिंग के लिए स्वतंत्र, तनाव-मुक्त टर्मिनलों का उपयोग करता है - जो भविष्य में पुनर्संरचना या फ़ील्ड संशोधनों को सुव्यवस्थित करता है।

एक्सट्रूडर-विशिष्ट अनुकूलन

- सटीक शक्ति मिलान:

पावर सर्किट को योंगटे एक्सट्रूडर की सटीक मोटर पावर, हीटिंग लोड और सहायक ड्राइव आवश्यकताओं से मेल खाने के लिए इंजीनियर किया जाता है - हीटर, मुख्य और सहायक मोटर, पानी पंप और अन्य महत्वपूर्ण भारों को स्थिर, गैर-उतार-चढ़ाव वाली आपूर्ति की गारंटी देता है - ओवरलोड, अंडरवोल्टेज, या चरण असंतुलन के जोखिम को खत्म करता है।

- अनुकूलित नियंत्रण तर्क:

प्रीलोडेड एक्सट्रूडर-विशिष्ट नियंत्रण एल्गोरिदम खंडित बैरल तापमान प्रोफाइलिंग, बंद-लूप स्क्रू गति विनियमन, सिंक्रनाइज़ फीडिंग नियंत्रण और बुद्धिमान गलती स्व-निदान का समर्थन करते हैं - जो डब्ल्यूपीसी, पीवीसी, पीई और पुनर्नवीनीकरण पीईटी एक्सट्रूज़न सहित विविध थर्मोप्लास्टिक अनुप्रयोगों की अनूठी प्रक्रिया मांगों के अनुरूप है।

- अतिरेक डिज़ाइन:

महत्वपूर्ण सर्किट - जिनमें मुख्य ड्राइव मोटर और व्यक्तिगत हीटिंग ज़ोन शामिल हैं - क्षणिक भार उतार-चढ़ाव को अवशोषित करने और निरंतर, निर्बाध उत्पादन को बनाए रखने के लिए अंतर्निहित क्षमता वाले हेडरूम को शामिल करते हैं - यहां तक ​​कि परिवर्तनीय परिचालन स्थितियों के तहत भी।

2. संपूर्ण एक्सट्रूडर सिस्टम के साथ तालमेल के लाभ

- एकीकृत सिस्टम एकीकरण:

कैबिनेट पूरी तरह से पूर्व-वायर्ड है और एक्सट्रूडर मुख्य इकाई के साथ मिलकर फ़ैक्टरी-परीक्षण किया गया है। सभी आंतरिक केबलिंग और कार्यात्मक कमीशनिंग डिलीवरी से पहले पूरी हो जाती है - तत्काल उत्पादन की तैयारी के लिए मुख्य बिजली आपूर्ति के केवल ऑन-साइट कनेक्शन की आवश्यकता होती है, जिससे फ़ील्ड स्थापना का समय और जटिलता कम हो जाती है।

- गतिशीलता एवं पर्यावरण संरक्षण:

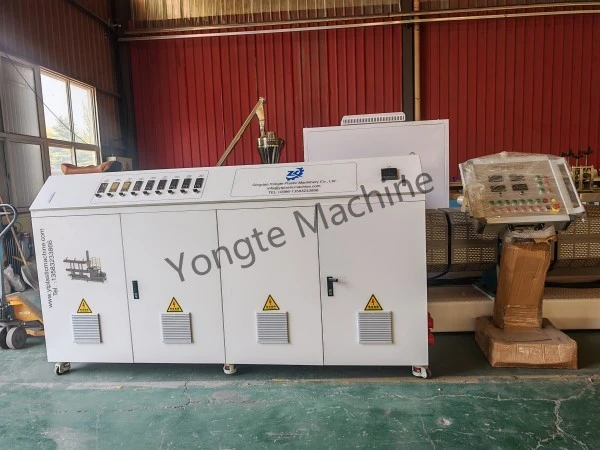

कैबिनेट बेस पर लगे हेवी-ड्यूटी कैस्टर कार्यशाला के भीतर सुचारू, उपकरण-मुक्त स्थानांतरण को सक्षम करते हैं। कैबिनेट संलग्नक संक्षारण प्रतिरोधी, तेल-प्रूफ पाउडर-लेपित शीट धातु का उपयोग करता है - जो औद्योगिक विनिर्माण वातावरण में दीर्घकालिक स्थायित्व के लिए इंजीनियर किया गया है।

- ब्रांडिंग एवं विनियामक अनुपालन:

कैबिनेट प्रमुखता से योंगटे ब्रांड लोगो और आधिकारिक संपर्क जानकारी प्रदर्शित करता है। यह विदेशी ग्राहकों के लिए वैश्विक नियामक और अनुपालन आवश्यकताओं को पूरा करने के लिए सीई और यूएल सहित प्रमुख निर्यात प्रमाणन मानकों का पूरी तरह से अनुपालन करता है।

सारांश

योंगटे एक्सट्रूडर विद्युत नियंत्रण कैबिनेट एक औद्योगिक-ग्रेड, अत्यधिक विश्वसनीय और अनुप्रयोग-अनुकूलित विद्युत नियंत्रण प्रणाली है। इसके मुख्य फायदों में शामिल हैं:

✅ सुरक्षित और विश्वसनीय: बहु-स्तरीय सुरक्षात्मक वास्तुकला, प्रीमियम औद्योगिक घटक और 24/7 परिचालन तत्परता

✅ तर्कसंगत लेआउट: मॉड्यूलर, स्तरित भौतिक संगठन; बिजली और नियंत्रण सर्किट का सख्त पृथक्करण; प्रभावी ईएमआई शमन; सरलीकृत रखरखाव पहुंच

✅ उच्च स्केलेबिलिटी: I/O विस्तार और पावर अपग्रेड के लिए उदार आरक्षित स्थान-विकसित होती उत्पादन लाइन की जरूरतों और कस्टम एकीकरण का समर्थन करना

✅ प्रीमियम शिल्प कौशल: मानकीकृत, रंग-कोडित वायरिंग; समान लेबलिंग; अंतरराष्ट्रीय विद्युत स्थापना मानकों के साथ संरेखित सटीक असेंबली

✅ उच्च प्रक्रिया अनुकूलनशीलता: एक्सट्रूज़न-विशिष्ट नियंत्रण तर्क और अतिरेक-विभिन्न प्लास्टिक प्रसंस्करण अनुप्रयोगों में लगातार, स्थिर प्रदर्शन सुनिश्चित करना

यह उन्नत नियंत्रण कैबिनेट योंगटे एक्सट्रूडर के स्थिर, कुशल और भरोसेमंद संचालन के लिए मूलभूत गारंटी के रूप में कार्य करता है - विशेष रूप से लकड़ी-प्लास्टिक मिश्रित (डब्ल्यूपीसी) लाइनों, प्लास्टिक पाइप एक्सट्रूज़न, प्लास्टिक शीट और प्रोफाइल लाइनों और अपशिष्ट प्लास्टिक रीसाइक्लिंग सिस्टम सहित उच्च-विश्वसनीयता उत्पादन वातावरण के लिए उपयुक्त है।
