एकल-दीवार नालीदार पाइप के उत्पाद प्रदर्शन पर नालीदार तरंग आकार का प्रभाव

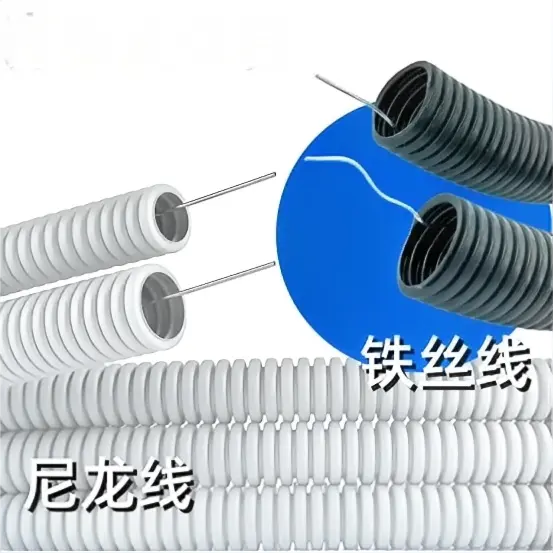

एकल दीवार वाले नालीदार पाइप अपने अद्वितीय संरचनात्मक डिजाइन और भौतिक गुणों के कारण व्यापक अनुप्रयोग बहुमुखी प्रतिभा प्रदान करते हैं। वे आवासीय और वाणिज्यिक भवनों में जल निकासी प्रणालियों के लिए आदर्श समाधान के रूप में काम करते हैं, इष्टतम प्रवाह क्षमता के साथ वर्षा जल और अपशिष्ट जल को कुशलतापूर्वक प्रवाहित करते हैं। केबल प्रबंधन परिदृश्यों में, ये पाइप विद्युत और संचार केबलों के लिए मजबूत सुरक्षात्मक नाली के रूप में कार्य करते हैं, जो लचीली स्थापना क्षमताओं के साथ स्थायित्व का संयोजन करते हैं। हल्का निर्माण स्थापना के दौरान हैंडलिंग प्रयास को कम करता है, जबकि अंतर्निहित संक्षारण प्रतिरोध विभिन्न पर्यावरणीय परिस्थितियों में दीर्घकालिक प्रदर्शन स्थिरता सुनिश्चित करता है। इसके अतिरिक्त, उनका अनुप्रयोग कृषि सिंचाई प्रणालियों तक फैला हुआ है, जहां वे फसलों को सटीक जल वितरण की सुविधा प्रदान करते हैं, सिंचाई दक्षता और संसाधन उपयोग को बढ़ाते हैं।

जब हम उपयोग करते हैंएकल दीवार नालीदार पाइप मशीननालीदार पाइप बनाने के लिए, आवश्यकताओं के अनुसार विभिन्न प्रकार के वेव क्रेस्ट आकार बनाए जा सकते हैं। वेव क्रेस्ट आकार रिंग की कठोरता, लचीलापन, प्रभाव प्रतिरोध, तनाव वितरण, द्रव गतिशीलता प्रदर्शन और एकल-दीवार नालीदार पाइप की स्थापना दक्षता को नियंत्रित करने वाले मुख्य संरचनात्मक पैरामीटर के रूप में कार्य करता है।

1. मुख्यधारा की लहर का शिखर आकार और मुख्य प्रदर्शन प्रभाव

1. ट्रैपेज़ॉइडल तरंग (इंजीनियरिंग में सबसे अधिक उपयोग किया जाता है, लगभग 76% के लिए लेखांकन)

· संरचना की विशेषताएं इस प्रकार हैं: शिखर सपाट है, पार्श्व की दीवार झुकी हुई है, और गर्त अधिकतर गोल है।

· प्रदर्शन प्रभाव

o उच्च परिधीय कठोरता: तरंग शिखर तल का बड़ा समर्थन क्षेत्र रेडियल संपीड़न बलों को मजबूत प्रतिरोध प्रदान करता है, जिससे उच्च-कठोरता ग्रेड (एसएन4-एसएन16) का एहसास संभव होता है।

ओ तनाव एकाग्रता: तरंग शिखर के तेज कोने पर तनाव एकाग्रता होना आसान है, मापा गया अधिकतम तनाव औसत तनाव के 2.3 गुना तक पहुंच सकता है, और दीर्घकालिक भार के तहत थकान टूटना आसान है।

o प्रभाव प्रतिरोध आम तौर पर खराब होता है: तेज कोने में प्रभाव ऊर्जा अवशोषण खराब होता है, और केवल समर्थित बीम की प्रभाव शक्ति आमतौर पर कम होती है।

o अर्थव्यवस्था: उच्च संरचनात्मक दक्षता, समान कठोरता के तहत कम सामग्री खपत।

·आवेदन परिदृश्य: उच्च कठोरता आवश्यकताओं वाली पारंपरिक परियोजनाएं, जैसे नगरपालिका जल निकासी, सीवेज निर्वहन और संचार केबलिंग।

2. वृत्ताकार चाप/साइन तरंग

· संरचना की विशेषताएं तेज कोने के बिना तरंग शिखर और घाटी का सहज संक्रमण हैं।

· प्रदर्शन प्रभाव

o तनाव वितरण एक समान है: कोई तनाव एकाग्रता बिंदु नहीं, उत्कृष्ट थकान और दरार प्रतिरोध, लंबी सेवा जीवन।

o अच्छा लचीलापन: मजबूत अक्षीय और परिधीय विरूपण क्षमता, नींव के असमान निपटान के लिए अनुकूल होने की अच्छी क्षमता।

o कम कठोरता दक्षता: समान सामग्री के उपयोग के तहत, रिंग की कठोरता ट्रैपेज़ॉइडल तरंग की तुलना में कम होती है, जिसके लिए अतिरिक्त दीवार की मोटाई या तरंग ऊंचाई मुआवजे की आवश्यकता होती है, जिससे लागत बढ़ जाती है।

o तरंग शिखर का संपर्क क्षेत्र छोटा है, और स्थानीय संपीड़न अवतल होना आसान है।

·आवेदन परिदृश्य: नरम मिट्टी की नींव, खाई रहित निर्माण, केबल रूटिंग का बार-बार झुकना और अस्थायी जल निकासी।

3. यू आकार की लहर

· संरचना की विशेषताएं इस प्रकार हैं: शिखा कोमल है, गर्त एक बड़ा चाप है, और पूरी आकृति गोल कोनों के साथ एक आयत के करीब है।

· प्रदर्शन प्रभाव

o व्यापक प्रदर्शन संतुलित है: इसमें समलम्बाकार तरंग की कठोरता और गोलाकार तरंग का लचीलापन है, और तनाव वितरण अधिक समान है।

o उत्कृष्ट द्रव प्रदर्शन: चिकनी आंतरिक दीवार, कम द्रव प्रतिरोध, मजबूत स्वयं-सफाई क्षमता, और कीचड़ संचय के प्रतिरोध।

o स्थिर स्थापना: बाहरी सतह पर बड़ा संपर्क क्षेत्र स्थापना के दौरान लुढ़कने से रोकता है, जिससे सुरक्षित निर्माण की सुविधा मिलती है।

· लागू परिदृश्य: खेत की जल निकासी, वर्षा जल संग्रहण, और मध्यम भार वाली नगरपालिका पाइपलाइनें।

4. वी आकार की लहर

· संरचनात्मक विशेषताएं: तेज शिखर, संकीर्ण गर्त, और छोटे पार्श्व दीवार कोण।

· प्रदर्शन प्रभाव

o उच्च स्थानीय कठोरता: तरंग शिखर में मजबूत एंटी-पंचर और एंटी-इम्पैक्ट क्षमता होती है, जो ठोस कणों को स्थानांतरित करने के लिए उपयुक्त है।

o बेहद खराब लचीलापन: अक्षीय रूप से झुकना मुश्किल और झुकने वाले बिंदु पर फ्रैक्चर होने का खतरा।

o तनाव सघनता गंभीर है, और तरंग शिखर और घाटी के तीव्र कोण पर दरार पड़ना आसान है, इसलिए क्षतिपूर्ति के लिए दीवार की मोटाई को मोटा किया जाना चाहिए।

·आवेदन परिदृश्य: औद्योगिक अपशिष्ट अवशेष परिवहन, खदान जल निकासी, और विशेष प्रभाव-प्रतिरोधी कार्य परिस्थितियाँ।

5. समग्र/घुमावदार तरंग (जैसे, एस-रिब)

· संरचना की विशेषताएं तरंग शिखा के शीर्ष पर सूक्ष्म चाप और पार्श्व दीवार की वक्रता का संक्रमण हैं, जो समलम्बाकार और वृत्ताकार तरंग के लाभों को जोड़ती हैं।

· प्रदर्शन प्रभाव

o सहयोगात्मक वृद्धि: उच्च रिंग कठोरता (उदाहरण के लिए, एसएन8) को बनाए रखते हुए, केवल समर्थित बीम की प्रभाव शक्ति को 20% से अधिक बढ़ाया जा सकता है।

o तनाव अनुकूलन: नुकीले कोनों को हटाने से तनाव की एकाग्रता में काफी कमी आती है और दीर्घकालिक विश्वसनीयता बढ़ती है।

o जटिल साँचे और प्रक्रिया के कारण लागत अधिक है।

· लागू परिदृश्य: उच्च-मानक नगरपालिका परियोजनाएं, ट्रेंचलेस पाइप जैकिंग, और लंबी दूरी की दबी हुई पाइपलाइनें।

द्वितीय. महत्वपूर्ण प्रदर्शन पर तरंग का व्यवस्थित प्रभाव

तृतीय. मॉडल चयन के मूल सिद्धांत

1. कठोरता प्राथमिकता: भारी भार, गहरा दफन, उच्च मिट्टी कवर परिदृश्य → ट्रैपेज़ॉइडल तरंग या समग्र तरंग का चयन करें।

2. लचीली प्राथमिकता: मुलायम मिट्टी, बस्ती के प्रति संवेदनशील, गैर-उत्खनन → चाप तरंग या यू-आकार की तरंग का चयन करें।

3. द्रव प्राथमिकता: जल निकासी, सीवेज निर्वहन, और एंटी-क्लॉगिंग → यू-आकार की तरंग या चाप तरंग का चयन करें।

4. प्रभाव प्रतिरोध प्राथमिकता: ठोस-तरल मिश्रण, खदान, उद्योग को संप्रेषित करें → वी-वेव या मिश्रित तरंग का चयन करें।

5. लागत प्राथमिकता: पारंपरिक नगरपालिका और थ्रेडिंग → ट्रैपेज़ॉइडल तरंग को प्राथमिकता दी जाती है।

चतुर्थ. पीक सपोर्टिंग पैरामीटर्स का सहक्रियात्मक प्रभाव

तरंग शिखा आकार का इष्टतम प्रदर्शन तरंग ऊंचाई, तरंग रिक्ति और दीवार की मोटाई के समन्वित डिजाइन द्वारा प्राप्त किया जा सकता है।

· तरंग ऊंचाई: लहर की ऊंचाई जितनी अधिक होगी, रिंग की कठोरता उतनी ही अधिक होगी, लेकिन लचीलापन कम हो जाता है और सामग्री बढ़ जाती है।

· तरंग रिक्ति: यदि तरंग रिक्ति बहुत छोटी है, तो अक्षीय कठोरता अत्यधिक अधिक हो जाती है, जो निपटान अनुकूलन के लिए प्रतिकूल है; यदि तरंग अंतराल बहुत बड़ा है, तो परिधीय समर्थन अपर्याप्त हो जाता है, जिससे स्थानीय बकलिंग हो जाती है।

· दीवार की मोटाई: तेज धार वाली तरंगों (ट्रेपेज़ॉइडल या वी-आकार) के लिए, तनाव एकाग्रता को कम करने के लिए लहर शिखर पर दीवार को उचित रूप से मोटा किया जाना चाहिए।
