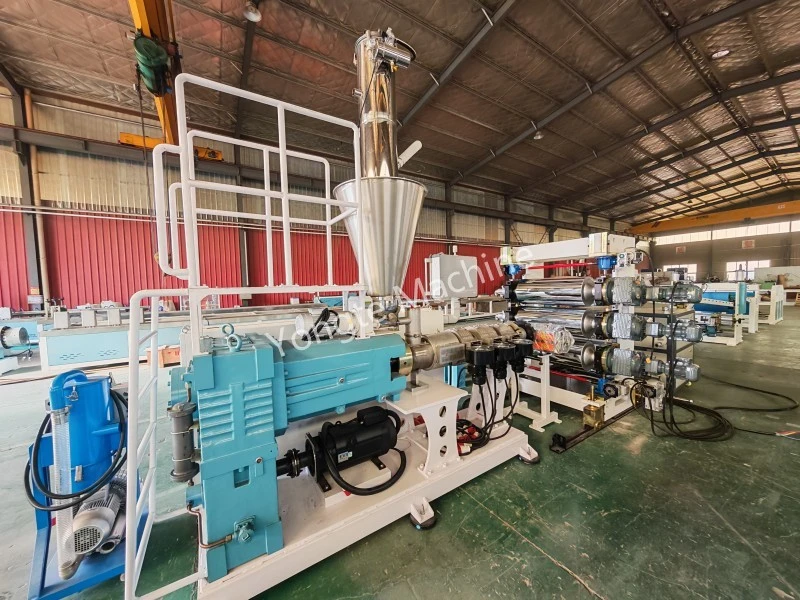

1200 मिमी पीवीसी पतली शीट एक्सट्रूज़न लाइन

उत्पाद अवलोकन

योंगटे 1200 मिमी पीवीसी पतली शीट एक्सट्रूज़न लाइन कठोर और अर्ध-कठोर पीवीसी पतली शीट उत्पादन के लिए कस्टम-विकसित है। यह एक उच्च-टोक़ शंक्वाकार ट्विन-स्क्रू एक्सट्रूडर, सटीक तीन-रोल कैलेंडरिंग इकाई, स्वचालित तापमान नियंत्रण प्रणाली और बुद्धिमान फीडिंग सिस्टम को एकीकृत करता है, जो समान मोटाई, चिकनी सतह और दीर्घकालिक स्थिर संचालन सुनिश्चित करता है। सटीक सर्वो-संचालित एक्सट्रूज़न नियंत्रण और अनुकूलित स्क्रू डिज़ाइन सहित हमारी मालिकाना उन्नत तकनीक का लाभ उठाते हुए, हमारी पीवीसी पतली शीट एक्सट्रूज़न लाइन ±0.02 मिमी के भीतर लगातार मोटाई सहनशीलता बनाए रखते हुए 10 मीटर प्रति मिनट की प्रभावशाली उत्पादन गति प्राप्त करती है।

मुख्य तकनीकी पैरामीटर

संपूर्ण उपकरण सूची और चित्र

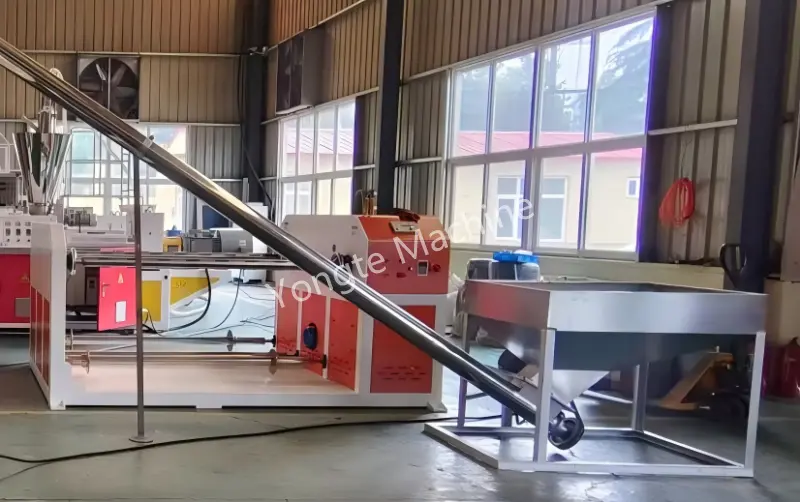

ऑटो मटेरियल लोडर: 304 स्टेनलेस स्टील स्वचालित स्क्रू फीडिंग, स्थिर फीडिंग और धूल रहित पर्यावरण संरक्षण।

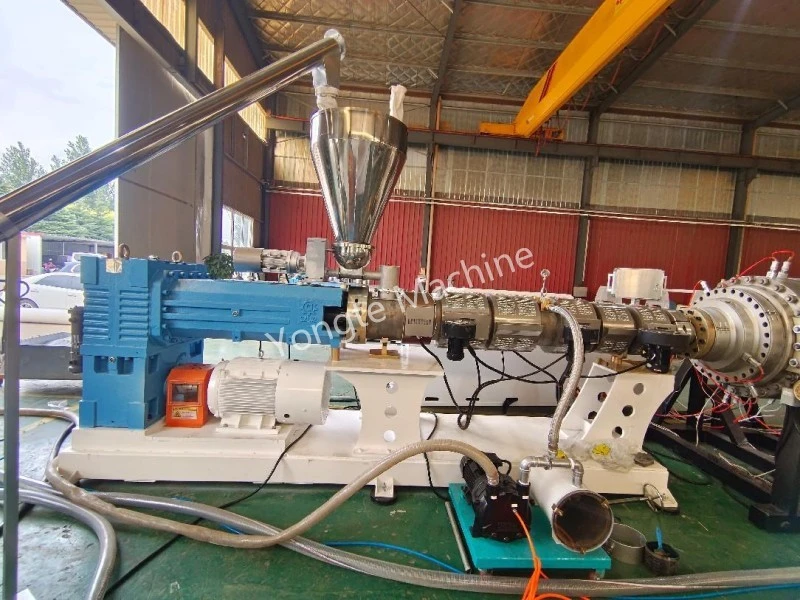

शंक्वाकार ट्विन-स्क्रू एक्सट्रूडर: SJSZ80/156 हाई-टॉर्क मुख्य एक्सट्रूज़न मशीन में 22:1 L/D अनुपात के साथ 156 मिमी बड़े-व्यास वाले स्क्रू की सुविधा है, जो कम कतरनी तनाव को बनाए रखते हुए असाधारण प्लास्टिककरण दक्षता प्रदान करता है - विशेष रूप से पीवीसी के गर्मी-संवेदनशील गुणों के लिए अनुकूलित। कठोर मिश्र धातु स्क्रू बैरल (एचआरसी 58-62) और सटीक-मशीनीकृत संदेश तत्वों से सुसज्जित, यह समान पिघल मिश्रण और स्थिर दबाव आउटपुट सुनिश्चित करता है, जो विस्तारित उत्पादन चक्रों के दौरान भी सामग्री के क्षरण को प्रभावी ढंग से रोकता है। एक्सट्रूडर का सर्वो स्पीड कंट्रोल ड्राइविंग सिस्टम (55 किलोवाट सर्वो मोटर) 5 से 35 आरपीएम तक चरणहीन गति विनियमन को सक्षम बनाता है, जिसमें कैल्शियम कार्बोनेट और एडिटिव्स के साथ कठोर, अर्ध-कठोर और संशोधित ग्रेड सहित विभिन्न पीवीसी फॉर्मूलेशन को समायोजित किया जाता है।

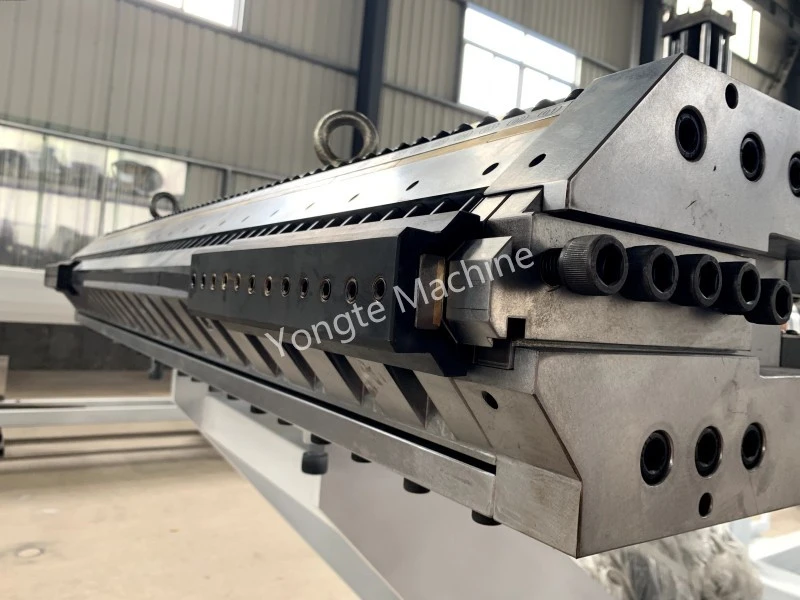

टी-प्रकार डाई: 1200 मिमी चौड़ा हैंगर-प्रकार डाई, 0.4-2 मिमी की मोटाई के साथ सटीक गठन।

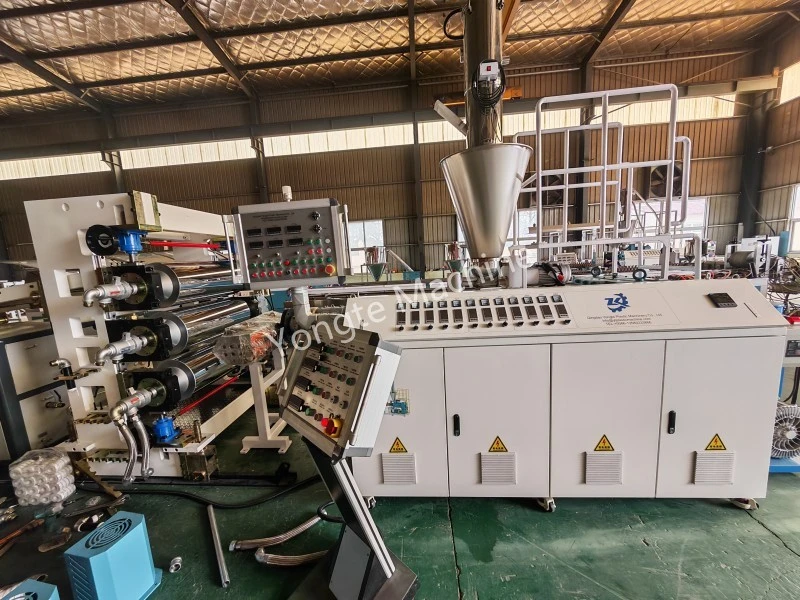

तीन-रोल कैलेंडरिंग यूनिट: सटीक शमन और तड़के उपचार के साथ सीमलेस स्टील ट्यूबों की विशेषता, रोलर सतह एचआरसी≥62 की कठोरता और एक दर्पण-फिनिश Ra≤0.2μm प्राप्त करती है, जो असाधारण पहनने के प्रतिरोध और शीट सतह की गुणवत्ता सुनिश्चित करती है। सर्वो-संचालित गैप समायोजन प्रणाली (प्रतिक्रिया समय ≤0.1s) से सुसज्जित, यह ±0.01 मिमी के भीतर दोहराव के साथ माइक्रोन-स्तर मोटाई नियंत्रण (समायोजन रेंज 0.4-2 मिमी) को सक्षम बनाता है। ट्रिपल-ज़ोन रोलर तापमान नियंत्रण प्रणाली, परिसंचारी गर्मी हस्तांतरण तेल का उपयोग करके, संपूर्ण रोलर लंबाई (1200 मिमी कामकाजी चौड़ाई) में ±1 ℃ की सटीक तापमान स्थिरता बनाए रखती है, थर्मल विरूपण को समाप्त करती है और समान शीट शीतलन सुनिश्चित करती है। प्रत्येक रोलर गति (5-35 आरपीएम) और दबाव (0-150 एन/सेमी) के लिए स्वतंत्र रूप से समायोज्य है, जो तैयार शीट में आंतरिक तनाव को कम करते हुए विभिन्न पीवीसी फॉर्मूलेशन और मोटाई आवश्यकताओं को समायोजित करता है।

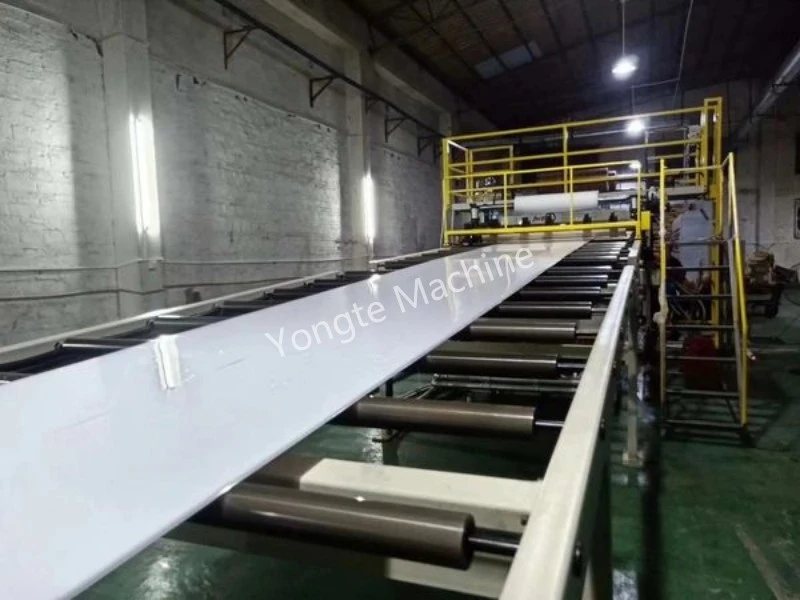

कूलिंग ब्रैकेट: समान कूलिंग और एंटी-वार्पिंग के लिए 6 मीटर स्टेनलेस स्टील रोलर कन्वेयर ब्रैकेट।

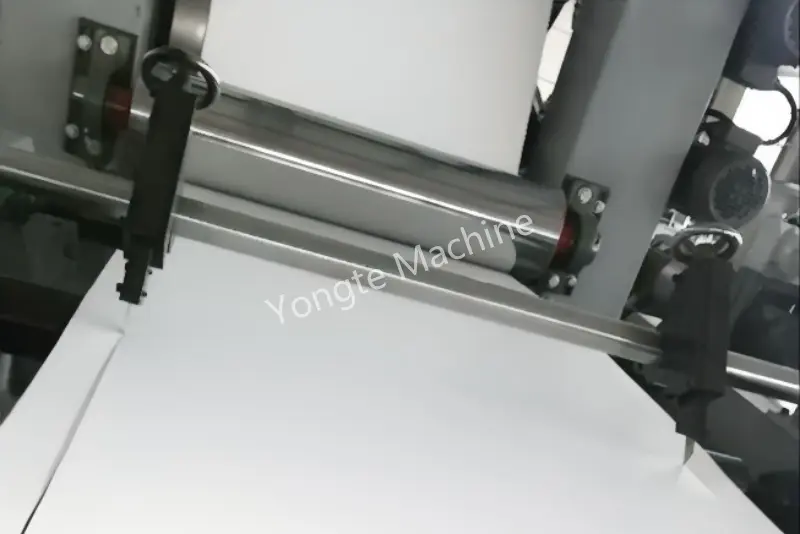

ऑनलाइन स्वचालित एज ट्रिमर: नुकसान को कम करने के लिए ऑनलाइन स्वचालित एज ट्रिमिंग, केंद्रीकृत अपशिष्ट रीसाइक्लिंग।

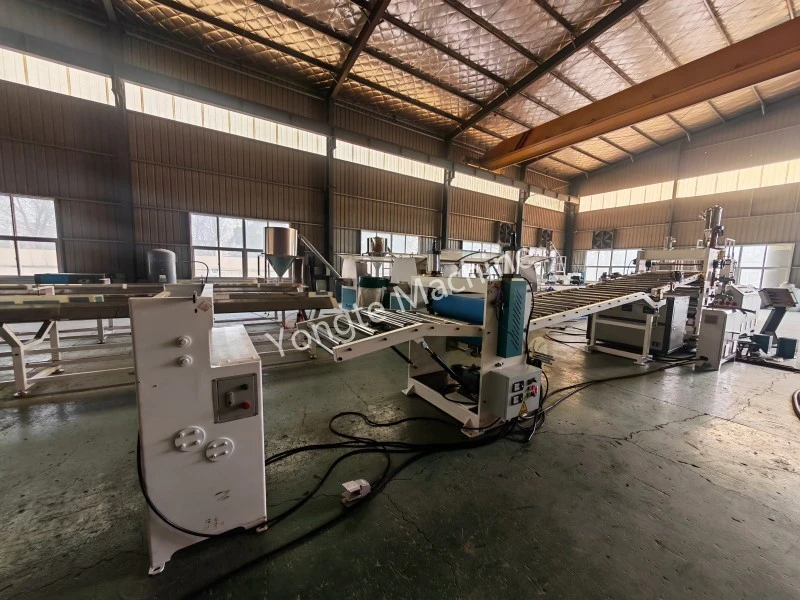

हॉल-ऑफ डिवाइस: डबल रबर रोलर सर्वो ट्रैक्शन, स्थिर संचालन और स्थिर तनाव।

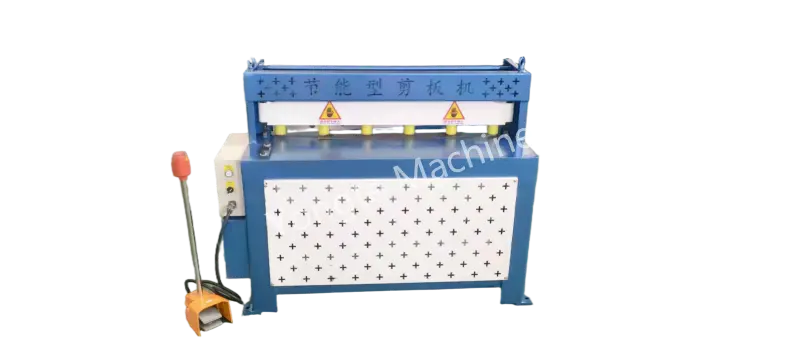

स्वचालित काटने की मशीन: यह पीवीसी की पतली शीट को आवश्यक लंबाई के टुकड़ों में काट सकती है, फिर पीवीसी शीट को एक साथ ढेर कर दिया जाएगा। यह कटिंग मशीन उच्च गति और स्वचालित कटिंग के लिए सर्वो मोटर से सुसज्जित है। बिना किसी क्षति के काटने की धार

इंटेलिजेंट इलेक्ट्रिक कंट्रोल सिस्टम: ओमरोन तापमान नियंत्रण, एबीबी इन्वर्टर, इनोवेंस सर्वो, सीमेंस/श्नाइडर कॉन्टैक्टर; वास्तविक समय की निगरानी और सभी मापदंडों के एक-क्लिक समायोजन के लिए वैकल्पिक पीएलसी + 10-इंच एचएमआई टच स्क्रीन।

प्रमुख लाभ

1. उच्च टॉर्क और उत्कृष्ट प्लास्टिकीकरण: खंडित बैरल, सटीक तापमान नियंत्रण और अनुकूलित स्क्रू कॉन्फ़िगरेशन एक समान मिश्रण और पर्याप्त प्लास्टिकीकरण सुनिश्चित करते हैं, जो विभिन्न फॉर्मूलों के स्थिर उत्पादन के लिए उपयुक्त है।
2. स्थिर और उच्च गति आउटपुट: 15-30 मीटर/मिनट (मोटाई के अनुसार समायोज्य), स्थिर आउटपुट और कम ऊर्जा खपत की रैखिक गति के साथ शक्तिशाली ड्राइव सिस्टम।
3. अल्ट्रा-प्रिसिजन मोटाई नियंत्रण: तीन-रोल सर्वो गैप नियंत्रण + आंतरिक रोलर सर्कुलेशन कूलिंग, संपूर्ण 600 मिमी चौड़ाई में ±0.03 मिमी की मोटाई सहनशीलता और दोषों के बिना एक सपाट सतह के साथ।
4. स्मार्ट और स्थिर फीडिंग: वजन घटाने वाली मीटरिंग फीडिंग + बंद-लूप फीडबैक, सटीक कच्चे माल का अनुपात, संरचना में उतार-चढ़ाव और बर्बादी को कम करना।
5. इंटेलिजेंट सेंट्रल कंट्रोल: 10-इंच एचएमआई टच स्क्रीन रीयल-टाइम एक-क्लिक पैरामीटर समायोजन और आसान संचालन के साथ पिघल दबाव, रोलर तापमान और शीट मोटाई जैसे प्रमुख डेटा पर नज़र रखता है।
6. परफेक्ट कूलिंग और फॉर्मिंग: एडजस्टेबल एयर नाइफ कूलिंग कन्वेयर + टेंशन कंट्रोल सिस्टम, विरूपण या विकृति के बिना पूर्ण आकार सुनिश्चित करना।
7. 24/7 निरंतर संचालन: त्वरित-परिवर्तन डाई लिप्स और आसानी से साफ होने वाला रोलर सिस्टम सामग्री या विनिर्देश परिवर्तन के दौरान डाउनटाइम को कम करता है, जिससे बड़े बैच के निरंतर उत्पादन की जरूरतों को पूरा किया जाता है।
8. कॉम्पैक्ट और जगह की बचत: कॉम्पैक्ट लेआउट, जगह की बचत, उचित रखरखाव चैनल, दैनिक रखरखाव के लिए सुविधाजनक।
9. पूर्ण बिक्री-पश्चात सहायता: उपकरण के दीर्घकालिक और विश्वसनीय संचालन को सुनिश्चित करने के लिए ऑन-साइट इंस्टॉलेशन, ऑपरेटर प्रशिक्षण और स्पेयर पार्ट्स की आपूर्ति जैसी पूर्ण-चक्र सेवाएं प्रदान करें।

आवेदन

उच्च गुणवत्ता वाली पीवीसी पतली शीट सामग्री के उत्पादन के लिए विशेष रूप से इंजीनियर और अनुकूलित, परिणामी तैयार उत्पाद असाधारण और मजबूत आसंजन गुण प्रदर्शित करते हैं, जो विभिन्न अनुप्रयोगों में विश्वसनीय बॉन्डिंग सुनिश्चित करते हैं। वे उत्कृष्ट स्थायित्व और दीर्घकालिक प्रदर्शन भी प्रदर्शित करते हैं, जो पर्यावरणीय तनावों को झेलने और समय के साथ अखंडता बनाए रखने में सक्षम हैं। इसके अलावा, ये उत्पाद एक उत्कृष्ट और परिष्कृत उपस्थिति बनावट का दावा करते हैं, जो एक चिकनी, सुसंगत और देखने में आकर्षक सतह प्रदान करते हैं। ये संयुक्त विशेषताएं उच्च-स्तरीय फर्नीचर निर्माण सुविधाओं द्वारा निर्धारित कड़े गुणवत्ता मानकों और कठोर आवश्यकताओं को पूरी तरह से संतुष्ट और पार करती हैं, जो उन्हें प्रीमियम फर्नीचर उत्पादन के लिए एक आदर्श विकल्प बनाती हैं।
