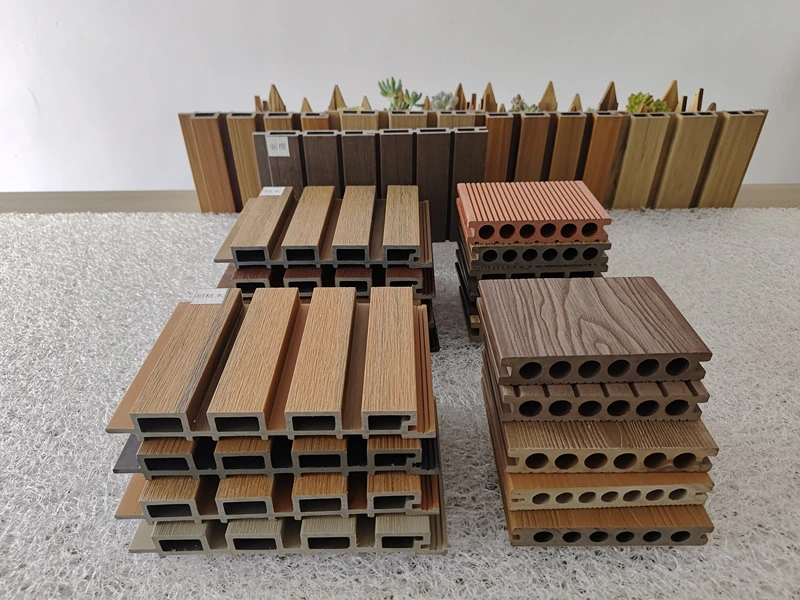

प्लास्टिक अपशिष्ट से डब्ल्यूपीसी उत्पादन का सूत्र और सामग्री

सामग्री का नाम

फ़ंक्शन और नोट्स

सूत्र मात्रा

पीई/पीपी प्लास्टिक (पुनर्नवीनीकरण गुच्छे या दाने)

 लकड़ी-प्लास्टिक मिश्रित प्रोफ़ाइल के प्राथमिक बहुलक मैट्रिक्स के रूप में कार्य करते हुए, अंतिम उत्पाद को आवश्यक थर्मोप्लास्टिक प्रक्रियाशीलता और कठोरता प्रदान करते हुए लकड़ी के पाउडर और अन्य भरावों को एक सामंजस्यपूर्ण संरचना में बांधने का कार्य करता है।

25-30%

लकड़ी का पाउडर

 जो समग्र के मुख्य जैव-आधारित सुदृढ़ीकरण भराव के रूप में कार्य करता है, उत्पाद की कठोरता और आयामी स्थिरता में सुधार करते हुए तैयार प्रोफ़ाइल की उत्पादन लागत को काफी कम कर सकता है। यह आम तौर पर वानिकी प्रसंस्करण अवशेषों या कृषि अपशिष्ट से प्राप्त होता है, जो संसाधनों के कम-कार्बन परिपत्र उपयोग की दिशा के अनुरूप है।

50-70%

CaCo3

 जो आमतौर पर सूत्र में अकार्बनिक भराव के रूप में उपयोग किया जाता है, सामग्री की लागत को और कम कर सकता है, तैयार प्रोफ़ाइल की गर्मी प्रतिरोध और सतह खरोंच प्रतिरोध में सुधार कर सकता है, और एक्सट्रूज़न मोल्डिंग के दौरान उत्पाद की समग्र संकोचन दर को समायोजित कर सकता है।

0-10%

युग्मन एजेंट

जो कार्बनिक बहुलक मैट्रिक्स और अकार्बनिक भराव/बायोमास भराव के बीच एक अनुकूलक के रूप में कार्य करता है, विभिन्न ध्रुवों के साथ दो चरणों के बीच इंटरफेशियल बाइंडिंग बल को प्रभावी ढंग से सुधार सकता है, भराव के असमान फैलाव की समस्या से बच सकता है और उत्पाद के यांत्रिक गुणों को कम कर सकता है।

0.8-1.5%

पीई मोम

 यह एक्सट्रूज़न प्रसंस्करण में आमतौर पर उपयोग किया जाने वाला आंतरिक और बाहरी स्नेहक है, जो पॉलिमर पिघल और प्रसंस्करण उपकरण के बीच घर्षण को प्रभावी ढंग से कम कर सकता है, एक्सट्रूज़न के दौरान पिघल की तरलता में सुधार कर सकता है और गठित प्रोफ़ाइल को एक चिकनी सतह प्राप्त करने में मदद कर सकता है। उचित सीमा के भीतर जोड़े जाने पर यह उत्पाद के यांत्रिक गुणों को महत्वपूर्ण रूप से प्रभावित नहीं करेगा

1.2-2.0%

वसिक अम्ल

यह एक्सट्रूज़न प्रसंस्करण में एक पारंपरिक कम लागत वाला स्नेहक है, एक्सट्रूज़न सिस्टम में पिघल रिलीज को बढ़ावा देने में एक अच्छी भूमिका निभा सकता है, सूत्र के समग्र स्नेहन संतुलन को समायोजित करने के लिए पीई मोम जैसे अन्य स्नेहक के साथ सहयोग कर सकता है, और एक्सट्रूडेड प्रोफ़ाइल की सतह चमक को बेहतर बनाने में मदद कर सकता है। इसका व्यापक रूप से विभिन्न संशोधित पॉलीओलेफ़िन एक्सट्रूज़न फ़ार्मुलों में उपयोग किया जाता है

1.5-2%

रंगद्रव्य (वैकल्पिक)

इसका उपयोग मुख्य रूप से विभिन्न उपस्थिति आवश्यकताओं को पूरा करने के लिए डब्ल्यूपीसी कोर परत के अंतिम निकाले गए उत्पाद को विशिष्ट रंगों से सुसज्जित करने के लिए किया जाता है।

 अनुकूलित रंग के लिए

एंटी यूवी एजेंट (वैकल्पिक)

यह डब्ल्यूपीसी कोर परत फॉर्मूलेशन के लिए एक वैकल्पिक योजक है, जिसका उपयोग मुख्य रूप से तैयार उत्पाद के मौसम प्रतिरोध में सुधार के लिए किया जाता है। जब उत्पाद का उपयोग बाहरी वातावरण में किया जाता है तो यह पराबैंगनी विकिरण के कारण होने वाले पॉलिमर सामग्रियों के क्षरण और उम्र बढ़ने को धीमा कर सकता है, और डब्ल्यूपीसी उत्पाद की सेवा जीवन को प्रभावी ढंग से बढ़ा सकता है। इसे आम तौर पर तब जोड़ा जाता है जब उत्पाद में दीर्घकालिक बाहरी उपयोग की आवश्यकता होती है

अनुकूलित 0.1-0.3%

एंटी ऑक्सीजन एजेंट (वैकल्पिक)

यह एक कार्यात्मक योजक है जो उच्च तापमान एक्सट्रूज़न प्रसंस्करण और दीर्घकालिक सेवा के दौरान पॉलिमर मैट्रिक्स के ऑक्सीडेटिव गिरावट को प्रभावी ढंग से रोक सकता है, जिससे तैयार उत्पाद को ऑक्सीकरण के कारण भंगुरता, क्रैकिंग और प्रदर्शन में गिरावट जैसी समस्याओं से बचाया जा सकता है। यह डब्ल्यूपीसी उत्पादों की उम्र बढ़ने के प्रतिरोध को संयुक्त रूप से बेहतर बनाने के लिए एंटी यूवी एजेंट के साथ सहयोग कर सकता है, जो बाहरी लकड़ी-प्लास्टिक फॉर्मूलों में एक आम योजक है।

अनुकूलित 1-3%

सह-निष्कासन सामग्री (वैकल्पिक)

यह डब्ल्यूपीसी सह-एक्सट्रूज़न प्रक्रिया के लिए आवश्यक सामग्री है, जो आमतौर पर कोर बेस सामग्री, पिगमेंट और रासायनिक योजक द्वारा बनाई जाती है। पारंपरिक डब्ल्यूपीसी सामग्रियों की तुलना में, सह-एक्सट्रूज़न सामग्री एकीकृत सह-एक्सट्रूज़न मोल्डिंग के माध्यम से उत्पाद को अधिक खरोंच-प्रतिरोधी, दाग-प्रतिरोधी और मौसम-प्रतिरोधी सतह प्रदान कर सकती है, जो उत्पाद के समग्र सेवा प्रदर्शन और सेवा जीवन को और बेहतर बना सकती है।

सह-एक्सट्रूज़न बाहरी टिकाऊ परत के लिए, 0.5-1.2 मिमी मोटाई
